P. 164

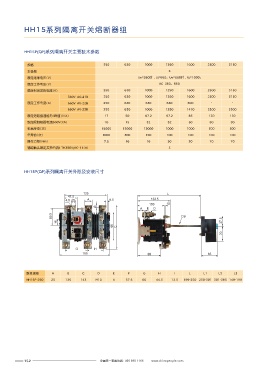

HH15系列隔离开关熔断器组
HH15P(QP)系列隔离开关主要技术参数
规格 250 630 1000 1250 1600 2500 3150
主极数 3
额定绝缘电压(V) Ue=380时，Uj=660。Ue=660时，Uj=1000。
额定工作电压(V) AC 380、660
额定封闭发热电流 (A) 250 630 1000 1250 1600 2500 3150
380V AC-21B 250 630 1000 1250 1600 2500 3150
额定工作电流(A) 660V AV-22B 250 630 630 630 800 - -
660V AV-23B 250 630 1000 1250 1470 2500 2500
额定短路接通能力 峰值( )(KA) 17 50 67.2 67.2 85 130 130
额定限制短路电流660V(KA) 10 15 32 32 50 80 80
机械寿命(次) 15000 12000 12000 1000 1000 300 300
电寿命(次) 1000 300 150 100 100 100 100
操作力矩(Nm) 7.5 16 16 30 30 70 70
辅助触头额定 发热电流I TH380V/AC-11(A) 5
型号规格 A B C D E F G H I L L1 L2 L3 M O
HH15P-630 30 15 170 M10 5 39 107 65 43.5 226-284284-342342-400180-238 140 119
HH15 P-1000 40 20 218 M12 6 32 117 80 51 226-284284-342342-400180-238 140 125
HH15P(QP)系列隔离开关外形及安装尺寸
型号规格 A B C D E F G H I L L1 L2 L3
HH15P-250 25 125 143 M10 4 37.5 66 44.5 12.5 199-250 250-301 301-385 148-199 型号规格 A B C D E F G H I L L1 L2 L3 L4
HH15 P-1250 40 20 350 2 M12× 10 29 87 87 60 300-355 295-330 330-400 400-500 225-260
HH15 P-1600 50 20 350 2×M12 10 29 87 87 60 300-355 295-330 330-400 400-500 225-260
