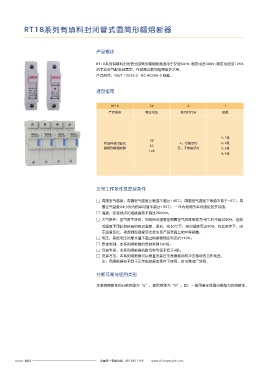

RT18系列有填料封闭管式圆筒形帽熔断器

产品概述 结构特征

RT18系列有填料封闭管式圆筒形帽熔断器适用于交流50Hz，额定电压380V，额定电流至125A 本系列熔断器由熔断体、熔断器支持件(底座、载熔件)组成。
的工业电气配电装置中，作线路过载和短路保护之用。 熔断体由熔管、熔体、填料等组成。由纯铜带或丝制成的变截面熔体封装于高强度的熔管内，熔管中填满高纯度石英砂作为灭弧介质。
产品符合：GB/T 13539.2 IEC 60269-2 标准。 熔断器支持件由底座、载熔件等组成，熔断器工作时呈全封闭式结构。载熔件上可带熔断指示灯，熔断体熔断时指示灯点亮。支持件采用TH35
标准导轨式安装，方便快捷。两个端面的接线端子利用螺栓与外接导线连接。

选型指南
主要技术数据
表1
RT18 32 X 1
产品型号 额定电流 指示灯代号 极数 额定 额定分断 功率因数 熔断体
熔断器型号 额定电流A 尺码 熔断体额定电流A
电压V 能力kA cosΦ 型号
、 、 、
、
RT18-32 32 R015 10×38 2、4 6 8 10、12、 16 20、25、32
RT18-63 63 R016 14×51 2、4、6、8、10、 12、 16、20、25、32、40、50、63
380 100 0.1~0.2
1:1极 2 4 6 8 10 12 16 20 25 32、 、 、 、 、 、 、 、 、 、
32 RT18-125 125 R017 22×58 40、50、63、80、100、125
有填料封闭管式 63 X：带指示灯 2:2极
圆筒形帽熔断器 无：不带指示灯 3:3极
125
4:4极
外形及安装尺寸
熔断体外形尺寸

正常工作条件及安装条件 φD

□ 周围空气温度：周围空气温度上限值不超过+40℃；周围空气温度下限值不低于-5℃；周
H H
围空气温度24小时内的平均值不超过+35℃，一年内测得的平均值应低于该值；
□ 海拔：安装地点的海拔高度不超过2000m； L
□ 大气条件：空气是干净的，它的相对湿度在周围空气温度最高为40℃时不超过50%。在较 表2
低温度下可以有较高的相对湿度，例如，在20℃下，相对湿度可达90%。在此条件下，由 代号
于温度变化，考虑到因温度变化发生在产品表面上的中等凝露； 型号 尺码 L mm H(max)mm Dmm
□ 电压：系统电压的最大值不超过熔断器额定电压的110%；
R015 10x38 38±0.6 10.5 10.3±01
□ 安装类别：本系列熔断器的安装类别为III级；
R016 14x51 51 +0.6 13.8 14.3±0.1
-1.0
□ 污染等级：本系列熔断器的耐污秽等级不低于3级；
+0.1
R017 22x58 58 -2.0 16.2 22.2±0.1
□ 安装方法：本系列熔断器可以垂直安装在无显著摇动和冲击振动的工作场合。
注：若熔断器在不同于正常安装规定条件下使用，应与制造厂协商。
支持件外形及安装尺寸
分断范围与使用类别
本系列熔断体的分断范围为“ ” 使用类别为g ， “ G” 。即：一般用途全范围分断能力的熔断体。

G
C
E F

B 2 x B 3 x B 4 x B
D
1P 2P 3P 4P
A
