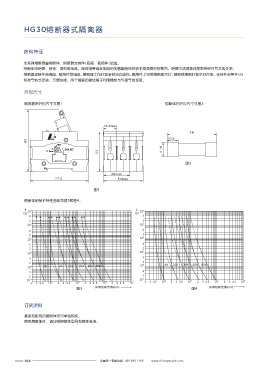

HG30熔断器式隔离器 RT14系列有填料封闭式管圆筒形帽熔断器

结构特征 产品概述

本系列熔断器由熔断体、熔断器支持件(底座、载熔件)组成。 RT14系列有填料封闭管式圆筒形帽熔断器适用于交流50Hz，额定电压380V，额定电流至
熔断体由熔管、熔体、填料等组成。由纯铜带或丝制成的变截面熔体封装于高强度的熔管内，熔管中填满高纯度石英砂作为灭弧介质。 63A的工业电气配电装置中，作线路过载和短路保护之用。
熔断器支持件由底座、载熔件等组成，熔断器工作时呈全封闭式结构。载熔件上可带熔断指示灯，熔断体熔断时指示灯点亮。支持件采用TH35 产品符合：GB/T 13539.2 IEC 60269-2 标准。
标准导轨式安装，方便快捷。两个端面的接线端子利用螺栓与外接导线连接。
选型指南
外形尺寸
RT14 20 10
隔离器的外形尺寸见图1 熔断体的外形尺寸见图2 产品型号 额定电流 熔断体额定电流

2,4 6 8 10 12,
,
, , ,
18.2max 20 16,20;
38
有填料封闭管式 2,4,6,8,10,12,
10.5 圆筒形帽熔断器 32 16,20,25,32;
82
10,12,16,20,25,
63
φ10 32,40,50,63;
53
图2
36max
77.5 54max 正常工作条件及安装条件

图1 □ 周围空气温度：周围空气温度上限值不超过 +40℃；周围空气温度下限值不低于- 5℃；周
围空气温度24小时内的平均值不超过+35℃，一年内测得的平均值应低于该值；
熔断体的保护特性曲线见图3和图4。 □ 海拔：安装地点的海拔高度不超过2000m；
□ 大气条件：它的相对湿度在周围空气温度最高为40℃时不超过50％。在较低温度下可
以有较高的相对湿度，例如，在20℃下，相对湿度可达90％。在此条件下，由于温度变
化，考虑到因温度变化发生在产品表面上的中等凝露；
□ 电压：系统电压的最大值不超过熔断器额定电压的110％；
□ 安装类别：本系列熔断器的安装类别为III级；
□ 污染等级：本系列熔断器的耐污秽等级不低于3级；
□ 安装方法：本系列熔断器可以垂直、水平或倾斜安装在无显著摇动和冲击振动的工作场合。
注：若熔断器在不同于正常安装规定条件下使用，应与制造厂协商。

分断范围与使用类别

本系列熔断体的分断范围为“ ” 使用类别为“ ”。即：一般用途全范围分断能力的熔断体。g ， G

图3 预期短路电流Ip(A) 图4 预期短路电流Ip(A)

订货须知

基座和配用的熔断体均可单独购买。
购买熔断体时，请注明熔断体型号和熔体电流。
