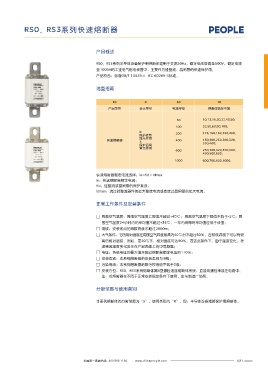

RT0系列有填料封闭管式刀型触头熔断器 RS0、RS3系列快速熔断器

底座外形及安装尺寸 产品概述
表3
代码 RS0、RS3系列半导体设备保护用熔断体适用于交流50Hz，额定电压最高至500V，额定电流
尺码
A B C D E F G H K M 至1000A的工业电气配电装置中，主要作为硅整流、晶闸管的快速保护用。
RT0 100 180 74 160 9.5 20 30 140 35 30 10 产品符合：标准GB/T 13539.4 IEC 60269-4标准。
-
RT0 200 200 82 175 9.5 20 30 150 60 30 10
-
RT0-400 220 95 190 9.5 20 30 160 70 30 12 选型指南
RT0-600 252 115 217 9.5 20 30 180 80 35 16
RT0-1000 350 149 300 12.5 50 40 250 90 45 16 RS 0 50 10
产品型号 设计序号 电流等级 熔断体额定电流

50 10,12,16,20,32,40,50;
2-M 100 32,50,63,80,100;
F H
0: 200 125,150,160,180,200;
保护硅整
B 流元件用
快速熔断器 3: 400 150,200,250,300,320,
2- Dφ E 保护晶闸 350,400;
K
G 管元件用 600 250,300,320,350,400,
A 480,500,600;
C
1000 600,700,800,1000;
RT0-50～600A
φ φ2- D
快速熔断器额定电流选择：Ie=Kd×Idmax
Ie：快速熔断器额定电流；
2-M
H Kd：硅整流或晶闸管的保护系数；
B
Idmax：流过硅整流器件的最大整流电流或者流过晶闸管的最大电流。
K E
G
A 正常工作条件及安装条件
C
RT0-1000A
□ 周围空气温度：周围空气温度上限值不超过 +40℃ ；周围空气温度下限值不低于 -5℃；周
围空气温度24小时内的平均值不超过+35℃，一年内测得的平均值应低于该值；
□ 海拔：安装地点的海拔高度不超过2000m；
订货须知
□ 大气条件：它的相对湿度在周围空气温度最高为40℃时不超过50％。在较低温度下可以有较
高的相对湿度，例如，在20℃下，相对湿度可达90％。在这此条件下，由于温度变化，考
购买时请注明名称、型号、熔断体电压、熔体电流和数量。基座或熔断体也可分开订购。 虑到因温度变化发生在产品表面上的中等凝露；
如：熔断体RT0-200/200A 8000只。底座RT0-400 600只。 □ 电压：系统电压的最大值不超过熔断器额定电压的110％；
□ 安装类别：本系列熔断器的安装类别为III级；
□ 污染等级：本系列熔断器的耐污秽等级不低于3级；
□ 安装方位：RS0、RS3系列熔断体属B型螺栓连接熔断体系统，直接用螺栓串接在电路中。
注：若熔断器在不同于正常安装规定条件下使用，应与制造厂协商。

分断范围与使用类别

本系列熔断体的分断范围为“a ，” 使用类别为 R“ ” 。即：半导体设备短路保护用熔断体。
