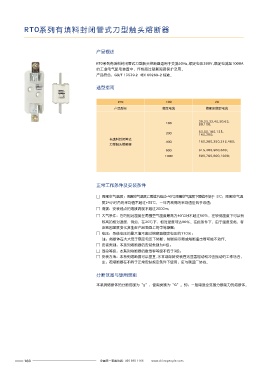

RT0系列有填料封闭管式刀型触头熔断器

产品概述 结构特征

RT0系列有填料封闭管式刀型触头熔断器适用于交流 50Hz， 额定电压 380V， 额定电流至 1000A 本系列熔断器由熔断体、底座组成。熔断体由专职人员通过更换手柄进行安装和更换。
的工业电气配电装置中，作线路过载和短路保护之用。 熔断体由熔管、熔体、填料、指示器等组成。由纯铜带或丝制成的变截面熔体封装于高强度的熔管内，熔管中填满高纯度石英砂作为灭弧介
产品符合：GB/T 13539.2 IEC 60269-2 标准。 质。熔体二端采用点焊与端板(或连接板)牢固连接，形成插入式结构。熔断体带有熔断指示器，当熔体熔断时弹出。
底座由硅质瓷底板、楔形静触头组合而成，呈敞开式结构。接线端子利用螺栓与外接导线连接。底板上预留有两个安装孔。整个底座具有散
热效果好、抗拉强度高、接触可靠、操作方便等优点。
选型指南
更换手柄采用热固性塑料模压制成，绝缘性能好，结构简单，操作自如。

RT0 100 20 主要技术数据
产品型号 额定电流 熔断体额定电流 表1
额定 支持件额 额定分断 功率因数
熔断器型号 熔断体额定电流A
电压V 定电流A 能力kA cosΦ
20,25,32,40,50,63,
100 80,100;
-
RT0 100 100 20、25、32、40、50、63、80、100
-
200 63,80,100,125, RT0 200 200 63、80、100、125、160、200
160,200;
有填料封闭管式 RT0-400 380 400 50 0.1~0.2 160、200、250、315、400
400 160,200,250,315,400;
刀型触头熔断器 RT0-600 600 315、400、500、600
600 315,400,500,600; RT0-1000 1000 600、700、800、1000
1000 600,700,800,1000;
外形及安装尺寸

熔断体外形及安装尺寸
正常工作条件及安装条件

□ 周围空气温度：周围空气温度上限值不超过 +40℃；周围空气温度下限值不低于- 5℃；周围空气温
F
度24小时内的平均值不超过+35℃，一年内测得的平均值应低于该值；
□ 海拔：安装地点的海拔高度不超过2000m；
□ 大气条件：它的相对湿度在周围空气温度最高为40℃时不超过50％。在较低温度下可以有
B E
较高的相对湿度，例如，在20℃下，相对湿度可达90％。在此条件下，由于温度变化，考
虑到因温度变化发生在产品表面上的中等凝露； A D
□ 电压：系统电压的最大值不超过熔断器额定电压的110％；
RT0-100～600A
注：熔断体在大大低于额定电压下熔断，熔断指示器或熔断撞击器可能不动作。
□ 安装类别：本系列熔断器的安装类别为III级；
□ 污染等级：本系列熔断器的耐污秽等级不低于3级；
□ 安装方法：本系列熔断器可以垂直、水平或倾斜安装在无显著摇动和冲击振动的工作场合。
F
注：若熔断器在不同于正常安装规定条件下使用，应与制造厂协商。 D C

分断范围与使用类别 B E
A C
本系列熔断体的分断范围为“ ”g ， 使用类别为“ ”G 。即：一般用途全范围分断能力的熔断体。
RT0-1000A
表2
代码
尺码
A B D E F C
RT0-100 123 68 40 6 52 18
RT0-200 133 68 46 6 58 23
RT0-400 143 68 55 6 66 30
RT0-600 163 68 67 6 78.5 36
RT0-1000 280 90 100 6 100 48
