RDM1E系列电子式塑壳断路器

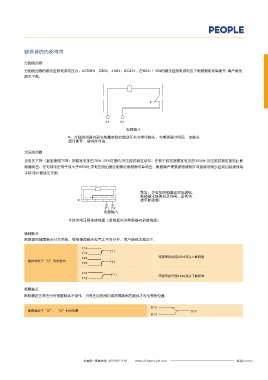

RD-2智能控制模块 断路器的内部附件
RD-2型智能控制模块采用标准导轨式安装。智能控制模块以光隔信号输入，各种报警和断路器分合信号以触点信号输出以及可编DO输出功能。
分励脱扣器
分励脱扣器的额定控制电源电压为：AC50Hz、230V、400V；DC24V，在85%~110%的额定控制电源电压下断路器能可靠断开,用户接线
图见下图。

90 RD2型智能控制模块 35.5
1.5
K

115 40

RD测试电源模块 A1 A2
RD电源测试模块采用标准导轨式安装，用于对智能型断路器在现场进行"脱扣试验"测试。也可为RD-CD提供直流电源。 电源输入

K：分励脱扣器内部与线圈串联的微动开关为常闭触头，当断路器分闸后，该触头
自行断开，合闸时闭合。

AC 220V AC 380V 欠压脱扣器
90 RD电源模块 35.5
DC 12V DC 24V DC 24V DC 24V 当电压下降（甚至缓慢下降）到额定电压的70%~35%范围内,欠压脱扣器应动作；在低于脱扣器额定电压的35%时,欠压脱扣器应能防止断
1.5
路器闭合；在电源电压等于或大于85%时,欠电压脱扣器应能保证断路器可靠闭合。根据用户需要断路器附件可直接导线引出或加装接线端
子排,用户接线见下图。
115 40

警告：欠电压脱扣器必须先通电，
RDM1E系列可通讯智能化塑壳断路器功能配置 X 断路器才能再扣及合闸，否则将
损坏断路器！

产品类型
R M1E基本型D R M1E(Z)智能型D R M1E(X)消防型D P1 P2
功能 电源输入
过载长延时整定 外挂欠电压模块接线图（虚线框内为断路器内部接线图）
短路短延时整定
短路瞬时整定 辅助触头
过载、预报警指示 断路器的辅助触头分为两组，每组辅助触头电气上不可分开。用户接线见图如下。
脱扣测试功能 F14
故障自诊断功能 F12 F11
F24 壳架等级电流400A及以上断路器
编码开关整定 断路器处于“分”时的位置 F21
F22
双路无源信号输出
通讯功能模块 F14 F11 壳架等级电流250A及以下断路器
F12
手持式编码器
编码整定 报警触头
分励功能 断路器在正常合分时报警触头不动作，只有在自由脱扣或故障跳闸后触头才改变原始位置。
温度监控保护功能
记忆功能 B12
断路器处于“合”、“分”时的位置 B11
智能控制模块 B14
消防功能
液晶显示
基本功能 可选功能
