RDM1E系列电子式塑壳断路器

断路器的外部附件
配用断路器 A（mm) B(mm) H(mm)
电动操作机构 RDM1E-125 104 30 49
电动操作机构接线图如下图(虚线框内为电动操作机构内部接线图) RDM1E-250 143 35 55

RDM1E-400/630 194 138 74
RDM1E-800 243 198 66
M 电压规格：AC50Hz 110V、230V
DC110V、220V电源输入
电源 控制电路
符合说明：SB1、SB2操作按钮
（用户自备） 转动手操机构
X接线端子排

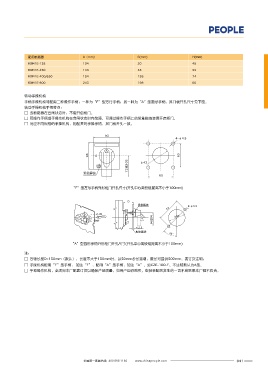

P1 P2 S1 S2 S4 手柄手操机构可配用二种操作手柄：一种为“F”型方行手柄；另一种为“A”型圆形手柄，其门板开孔尺寸见下图。
SB1(合) P1、P2为外接电源输入
转动手操机构手柄特点：
SB2(分)
□ 当断路器在合闸状态时，不能开启柜门。
□ 若操作手柄或手操作机构在合闸状态时有故障，可通过操作手柄上的紧急触锁装置开启柜门。
注：断路器脱扣跳闸后，电动操作机构必须先使断路器再扣，然后才能合闸。 □ 对应不同规格的手操机构，相配套的手操手柄，其门板开孔一致。
电动操作机构的动作电流、功率及寿命见下表。 93
4-φ4.5
配用断路器 动作电流（A） 电动机功率（W） 寿命（次数）
RDM1E-125 ≤0.5 14 10000
RDM1E-250 ≤0.5 14 8000 93 65
RDM1E-400/630 ≤2 35 5000 73或105 φ42
RDM1E-800 ≤2 35 5000
紧急解锁
65
电动操作机构高度见下图表。
“F”型方形手柄外形柜门开孔尺寸(开孔中心离铰链距离不小于100mm)

配用断路器型号 H(mm)
H D
RDM1E-125 94 紧急解锁 2-φ5.5
RDM1E-250 90 53
RDM1E-400/630 145 66或96 φ 36
电动操作机构高度 RDM1E-800 147
≤2.5
柜体面板
45°
转动手操机构（三极、四极断路器通用） “A”型圆形手柄外形柜门开孔尺寸(开孔中心离铰链距离不小于100mm)
本机构专用于RDM1E系列塑料断路器,通过旋转手柄实现断路器的合闸、分闸和再扣及抽屉柜、配电柜、动力箱等在面板上操作的要求, 并
注：
保证断路器处于合闸时柜体门板不能开启 (即与门联锁) 。其外形尺寸见下图及表。
□ 方轴长度D=150mm（默认），长度不大于150mm时，以50mm步长递增，最长可提供500mm，要订货注明；
□ 手操机构配用“F”型手柄， 加注“F”，配用“A”型手柄，加注“A”。如CZE-100-F。不注明默认为A型。
B H
□ 手动操作机构，必须向本厂配套订货以确保产品质量，如用户自行购买，安装装配后发生的一切不良后果本厂概不负责。
20

A

24
