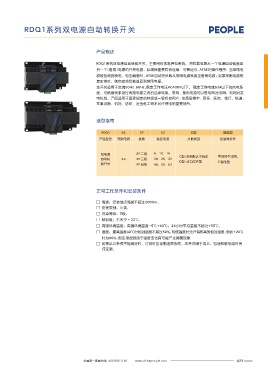

RDQH系列双电源自动转换开关 RDQ1系列双电源自动转换开关

开关接线图 产品概述

四极开关接线图 RDQ1系列双电源自动转换开关，主要用在紧急供电系统，将负载电路从一个电源自动换接至
另一个(备用)电源的开关电器，以确保重要负荷连续、可靠运行。ATSE的操作程序：当常用电
源被监测到断电、电压偏差时，ATSE自动将负载从常用电源转换至备用电源；如果常用电源恢
常用电源 备用电源
复正常时，则自动将负载返回到常用电源。
NA NB NC NN RA RB RC RN
本开关适用于交流50Hz 60Hz,额定工作电压AC400V以下， 额定工作电流63A以下的供电系
统。可根据需求进行两路电源之间的选择转换。常用、备用电源可以是电网对电网，电网对发
电机组。产品适用于国家规定的特级或一级负荷用户，如高层楼宇、商场、医完、银行、铁道、
1 3 5 N 1 3 5 N
军事设施、机场、纺织、冶金化工等不允许停电的重要场所。
Q1 四 Q2 四
极 极
2 4 6 N 2 4 6 N 选型指南

RDQ1 63 3P 63 D型 智能型
产品型号 壳架电流 极数 额定电流 分断类型 控制器类型

负载输出
双电源 2P:二极 6、10、16 C型 常规默认不标注 常规的不注明。
:
自动转 63 3P:三极 20、25、32
换开关 4P:四极 40、50、63 D型:动力保护型 Z:智能型
三极开关接线图

常用电源 备用电源
NA NB NC NN RA RB RC RN 正常工作条件和安装条件

□ 海拔：安装地点海拔不超过2000m,
□ 安装类别：Ⅲ类，
KG 1 3 5 N 1 3 5 N
□ 污染等级：3级，
NN
三 三
Q1 极 Q2 极 □ 倾斜度：不大于±23℃。
RN □ 周围环境温度：周围环境温度-5℃+40℃；24小时平均温度不超过+35℃。
2 4 6 2 4 6
□ 湿度：最高温度40℃时相对湿度不超过50%,较低温度时允许有较高的相对湿度,例如+20℃
此端子三极
开关时用. 时为90%.但应考虑到由于温度变化有可能产生凝露现象
□ 如果以上条件不能满足时，订货时应与制造商协商，本开关用于海上，石油和核电站时另
行定制。
负载输出

订货须知

用户订货时应提供以下资料：
□ 双电源自动转换开关的名称及规格型号；
□ 开关的极数如（三极.四极）未注明为三相四线；
□ 双电源控制器类型:DT;
□ 双电源开关的额定电流（A）;
□ 对塑壳断路器的分断要求：如L型、M型、H型；
□ 数量。
例如:订购RDQH-125型，三极、80A断路器L型 共10台。 RDQH-125L/3P 80A 10台。
例如:订购RDQH-630型，四极，630A 分体 断路器M型,共10台。 RDQH-630M/4P 630A 分体 8台。
