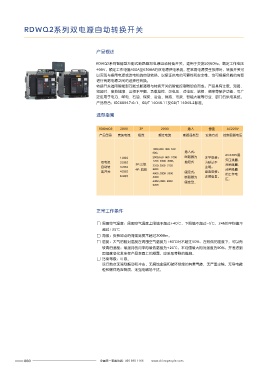

RDWQ2系列双电源自动转换开关

产品概述 性能和特点

W
RD Q2系列智能型万能式断路器双电源自动转换开关，适用于交流50/60Hz。额定工作电压 转换开关额定电流按智能型万能式断路器设定，(400A~6300A)。
400V，额定工作电流400A至6300A的双电源供电系统。在常用电源发生故障时，转换开关可 转换开关由两台智能型万能式断路器进行转换，可根据用户要求两台断路器可以上下安装。亦可左右安装，分别配有不同型式的机械联锁保
以实现与备用电源或发电机的自动转换，以保证供电的可靠性和安全性，也可根据负载的需要 证转换开关安全可靠运行。
进行两路电源之间的选择性转换。 适用于两路市电、两路发电或一路市电一路发电自动转换。
转换开关选用智能型万能式断路器与转换开关的智能控制器组合而成，产品具有过载、短路、 以微处理器为核心，LCD带背光中文显示，轻触按钮操作。
短延时、接地故障、三相不平衡、负载监控、欠电压、过电压、缺相、频率等保护功能，可广 精确采集并显示两路三相电压、三相电流、频率、功率等参数(需配备专用互感器)；供电方式可设定为一路(常用优先、二路【备用】优先
泛应用于电力、邮电、石油、煤炭、冶金、铁路、市政、智能大厦等行业、部门的供电系统。 或无优先。
产品符合：lEC60947-6-1、GB/T 14048.11及GB/T 14048.2 标准。 带有发电机起动功能。
当其中一路开关合闸失败时。若另一路电压正常。则自动转换到另一路。
选型指南 设有自动手动状态转换，在手动方式下，可强制开关合分闸。
采用二级口令，防止非专业人员操作。
电机组的试机操作；设有开关重合闸功能，以防止具有欠压脱扣的开关瞬时断电。
RDQWQ2 2000 3P 2000 插入 垂直 AC220V 设有断电再扣功能，以解决转换操作机构和开关位置不一致时不能正常合闸分闸的问题；合闸分闸输出均为脉冲(最长10秒)输出。在开关
产品型号 壳架电流 极数 额定电流 断路器类型 安装方式 控制回路电压 转换完成后，输出自动切断。
设有开关转换延时(即中间位置停留时间)，延时时间可设定。
两路N极(零线)分离设计。
1000:200 4 00 6 30
800; 插入式： AC220V是 同时具有工业标准RS-232C和RS-485通迅接口，应用ModBus通讯规约，实现双电源转换的。遥控、遥测、遥信”功能。

1000 2000:630 8 00 1 000 断路器为 水平安装： 允许用户在现场或监控中心对其参数进行设定，在系统掉电时也不会丢失；具有实时日历和时钟。
欠压线圈，
双电源 2000 3P:三级 1250 1 600 2 000; 抽屉式 为默认不

自动转 3200 3200:2 500 3 150 注明； 合闸线圈， 可循环保存40组历史记录，并可对记录进行查询。
3 200
分闸线圈
换开关 4000 4P:四极 固定式： 垂直安装： 控制器可用直流供电(9~35V)或取白一二路A极、N极电压。
的工作电
4000:3 200 3 500
6300 4 000 断路器为 注明垂直。 模块化结构设计，阻燃ABS塑料外壳，嵌入式安装方式，插拔式接线端子，安装维护十分方便。
固定型。 压。
6300:4000 5 000
6 300
安装示意图

转换开关的安装按RDWQ2智能型万能式断路器的安装条件进行，两台断路器可上下排列，亦可左右排列。智能控制器的外形及安装开孔尺寸见图
正常工作条件
□ 周围空气温度：周围空气温度上限值不超过+40℃，下限值不超过-5℃，24h的平均值不
超过+35℃
□ 海拔：安装地点的海拔高度不超过2000m。
□ 湿度：大气的相对湿度在周围空气温度为+40℃时不超过50%，在较低的温度下。可以有
较高的湿度；最湿月的月平均最低温度为+25℃，平均值最大相对湿度为90%，并考虑到 153mm 139mm CUT OFF 141mm
因湿度变化发生在产品表面上的凝露，应采取特殊的措施。
□ 污染等级：Ⅲ级。
运行地点无强烈振动和冲击，无腐蚀金属和破坏绝缘的有害气体，无严重尘埃，无导电微
粒和爆炸危险物质，无强电磁场干扰。
184mm 186mm
5mm
50mm
209mm

控制器外形尺寸 控制器开孔尺寸
