高压电器

JN15-12 概述 JN15-12
户外高压交流接地开关 户外高压交流接地开关
JN15-12/31.5-210户内交流高压接地开关是一种达到国内先进水平的产品。其性能符合GB/T 1985
《交流高压隔离开关和接地开关》及IEC129的要求，适用于12kV及以下交流50Hz的电力系统中，可
240
与各种型号高压开关设备配套使用，亦可作为高压电器设备检修时接地保护用。本型开关可与带电显
96 10-9×19
示装置配套使用。
型号及其含义
25
C
J N 15 - 12 / 31.5 - 210

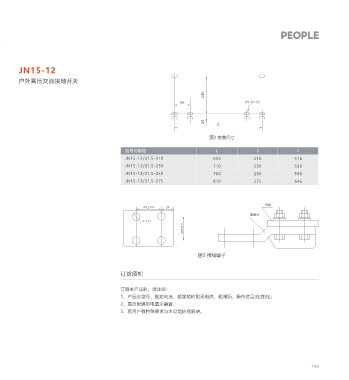

图2 安装尺寸
相间距（mm）
额定短时耐受电流kA 型号与规格 L E C
额定电压kV JN15-12/31.5-210 655 210 516
设计序号 JN15-12/31.5-230 710 230 556
户内
JN15-12/31.5-250 760 250 596
接地开关
JN15-12/31.5-275 810 275 646
主要技术参数

序 号 名 称 单 位 数 据 母线
40±0.5 20
1 额定电压 kV 12
静触头
2 额定短时耐受电流 kA 31.5 4-Φ11
3 额定短路持续时间 s 4 40±0.5
4 额定短路关合电流 kA 80
5 额定峰值耐受电流 kA 80
6 相间中心距 mm 210,230,250,275
图3 接线端子
1min工频耐压 42
7 额定绝缘水平 kV
雷电冲击耐压 75
订货须知
外形与安装尺寸
订购本产品时，须注明：
1、产品全型号、额定电压、额定短时耐受电流、相间距、操作位置(左或右)；
E E
2、是否配供带电显示装置；
145 3、若用户有特殊要求与本公司协商解决。
260

88 120
C
L 240
330
图1 外形图

145 146
