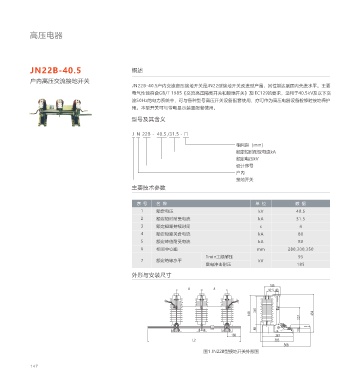

高压电器
JN22B-40.5 概述 JN22B-40.5
户内高压交流接地开关 户内高压交流接地开关
JN22B-40.5户内交流高压接地开关是JN22型接地开关改进型产品，其性能达到国内先进水平。主要
电气性能符合GB/ 1985《交流高压隔离开关和接地开关》及IEC129的要求，适用于40.5kV及以下交
T
流50Hz的电力系统中，可与各种型号高压开关设备配套使用，亦可作为高压电器设备检修时接地保护
用。本型开关可与带电显示装置配套使用。
型号及其含义
图2 JN22B型接地开关安装尺寸图
J N 22B - 40.5 / 31.5 - □
相间距（mm） 型号与规格 L L1 L2
额定短时耐受电流kA JN22B-40.5/31.5-280 684 464 1050
额定电压kV JN22B-40.5/31.5-300 724 504 1070
设计序号
JN22B-40.5/31.5-350 824 604 1120
户内
接地开关
主要技术参数
母线
40±0.5 20
序 号 名 称 单 位 数 据 静触头
4-Φ11
1 额定电压 kV 40.5
2 额定短时耐受电流 kA 31.5 40±0.5
3 额定短路持续时间 s 4
4 额定短路关合电流 kA 80
5 额定峰值耐受电流 kA 80 图3 接线端子
6 相间中心距 mm 280,300,350
1min工频耐压 95
7 额定绝缘水平 kV
雷电冲击耐压 185 订货须知
外形与安装尺寸
订购本产品时，须注明：
1、产品全型号、额定电压、额定短时耐受电流、相间距、操作位置(左或右)；
2、是否配供带电显示装置；
3、若用户有特殊要求与本公司协商解决。
图1 JN22B型接地开关外形图
