高压电器

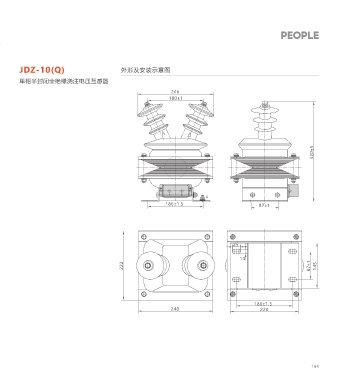

JDZ-10(Q) 概述 JDZ-10(Q) 外形及安装示意图
单相半封闭全绝缘浇注电压互感器 单相半封闭全绝缘浇注电压互感器
本型电压互感器是户内环氧树脂浇注半封闭式产品，适用于额定频率50Hz额定电压10kV及以下的电
246
力系统中作电压、电能测量及继电保护用。
180±1
产品标准：GB/T 20840.3。
型号及其含义
J D Z - 10 (Q)
320±5
全工况
额定电压(kVJ
浇注绝缘
单相
电压互感器
结构特点 186±1.5 87±1
JDZ-10(Q)型互感器为环氧树脂半浇注封闭的全绝缘产品。铁芯采用优质冷轧硅钢片叠装而成。互感
器绝缘由环氧树脂组成，体积小、重量轻。安装仅占有限空间。所有绕组完全浇注在环氧树脂中,具有
优良的绝缘性能，耐冲击和机械压力，并可以保护绕组不受潮。一次绕组引出线端子的标志为A、B；
二次绕组引出线端子的标志为a、b，均在浇注体上清晰注成。在夹件上的接地标志旁有接地螺栓供接 25
地用，下部支架供安装用。整体结构紧凑，使用方便。
14
222 87±1 145
技术参数
● 污秽等级：ll级：
● 负荷功率因数：COSΦ=0.8(滞后)：
额定输出(VA)
型号 额定电压比(kV) 极限输出(VA) 额定绝缘水平(kV) 186±1.5
0.2 0.5 1 3 6P 240 220
JDZ-3(Q) 3/0.1 15 30 50 100 200 3.6/25/40
JDZ-6(Q) 6/0.1 20 50 80 200 400 7.2/30/60
JDZ-10(Q) 10/0.1 30 80 120 300 500 12/42/75
注：如果用户有其它特殊要求，可对部分技术参数进行适当调整。
