高压电器

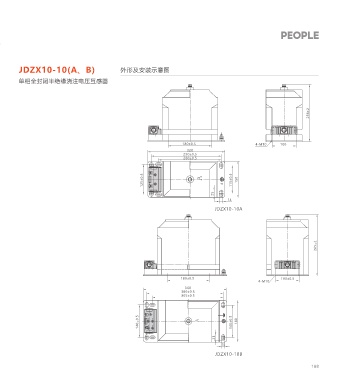

JDZX10-10(A、B) 概述 JDZX10-10(A、B) 外形及安装示意图
单相全封闭半绝缘浇注电压互感器 单相全封闭半绝缘浇注电压互感器
本型电压互感器为环氧树脂浇注半绝缘全封闭式结构，供额定频率为50-60Hz额定电压为3、6、10kV
的交流户内装置中作电压，电能测量或继电保护使用，本产品的特点是体积小，重量轻，可以任意方
向安装。
产品标准：GB/T 20840.3。
238±2
型号及其含义

J D Z X 10 - 10 (A、B)
180±0.5 4-M10 100
结构代号 320
290±0.5
额定电压(kV) 260±0.5
设计序号
125±0.5 115±0.5 150
带剩余电压绕组
浇注绝缘
25
单相
14
电压互感器
JDZX10-10A
结构特点

本型电压互感器为全封闭结构，铁芯采用优级质冷轧硅钢片绕制，并经严格的热处理，铁芯与一次
绕组和二次绕组一起以先进的真空浇注工艺用环氧树脂浇注成型，互感器耐污秽，耐潮湿性能好。二
次出线端子有出线端子盒端子盒有三个不同出线方向，接线方便，并可实现防窃电措施。 265±2

技术参数

● 污秽等级：ll级：
180±0.5 100±0.5
● 负荷功率因数：COSΦ=0.8(滞后)： 4-M10
360
额定输出(VA) 极限输 380±0.5
型号 额定电压比(kV) 额定绝缘水平(kV) 备注 305±0.5
0.2 0.5 1 6P 出(VA)
JDZX10-3A 3/ 3/0.1/ 3/0.1/3 3.6/25/40
JDZX10-6A 6/ 3/0.1/ 3/0.1/3 15 30 60 150 7.2/30/60
JDZX10-10A 10/ 3/0.1/ 3/0.1/3 12/42/75 140±0.5 140±0.5 180
50
JDZX10-3B 3/ 3/0.1/ 3/0.1/3 3.6/25/40 同REL
JDZX10-6B 6/ 3/0.1/ 3/0.1/3 7.2/30/60 23
20 50 90 300
10/ 3/0.1/ 3/0.1/3 13
JDZX10-10B 12/42/75
10/ 3/0.1/ 3/0.1/ 3/0.1/3
JDZX10-10B
注：如果用户有其它特殊要求，可对部分技术参数进行适当调整。
