JYB系列液位继电器

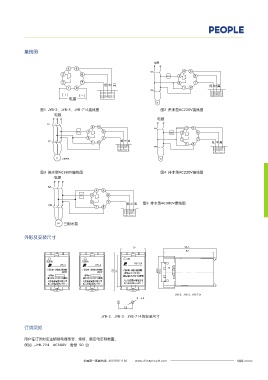

产品概述 接线图

JYB系列液位自动控制继电器，适用于交流50Hz/60Hz，额定控制电源电压致380V的控制电 电源
路作民用水塔、高位水箱、地下储存水池等场合的液位自动控制之用，按要求进行供水或排水。 4 5
QS 4 5
本产品不适应于诸如：油、纯净水、易燃易爆的化学液体及密度较大的污水等导电性很差液体 3 6 KM 3 6
的液体控制。
2 7 2 7
产品符合：GB/T 14048.5、IEC60947-5-1标准。 低 中 高 低 中 高
1 8 1 8
KM
(+) (-)
选型指南
电源
M
JYB 714 36V
图1 JYB-2、JYB 3、JYB 714接线图- - 图2 供水型AC220V接线图
产品型号 设计序号 额定电源电压 电源
电源
SA
4 5 4 5
QS
AC36V， KM 3 6 KM 3 6
714:基本型(供水排水型) AC110V， 2 7 2 7
液位继电器 2:排水型 AC220V， KM 1 8 低 中 高 1 8 低 中 高
3:供水型 AC380V KM

M 三相水泵 M

图3 供水型AC380V接线图 图4 排水型AC220V接线图
电源
正常工作条件和安装条件
SA
□ 海拔：海拔高度不超过2000米； 4 5
□ 温度：周围环境温度不高于+40℃及不底于-5℃； KM 3 6
□ 湿度：安装地点的空气相对湿度在最高温度为+40时不超过50%，在较低的温度下可以有较 2 7 低 中 高 图5 排水型AC380V接线图
KM 1 8
高的相对湿度，对由于温度变化在产品上偶尔产生的凝露应采取特殊的措施。
□ 污染等级：3级。
□ 安装环境：在无显著振动和冲击的地方。在无爆炸危险的介质中，且介质中无足以腐蚀金属
M 三相水泵
和破坏缘的气体与尘埃；在没有雨雪侵袭的地方；

主要技术数据 外形及安装尺寸

额定电源电压 AC36V，110V，220V，380V 50Hz
电源电压允许波动范围 85%~110%
机械寿命 不低于100万次
电寿命 不低于10万次
外壳防护等级 IP20
辅助电路使用类别 AC-15，Ue＝220V，Ie＝1.5A
触点数量 1组转换
不同型号的区别见表1 表1
2-φ4
产品型号 JYB-2 JYB-3 JYB-714
工作模式 排水型 供水型 供水 排水型/
33
工作指示 有电源指示和动作指示 有电源指示灯
JYB 2、JYB 3、JYB 714的安装尺寸- - -
触点容量 5A AC220V（阻性） 3A AC220V（阻性）
安装方式 装置式和35cm导轨安装式
订货须知
用户在订货时应注明继电器型号、规格、额定电压和数量。
例如 :JYB-714 AC380V 数量 50 台
