KG316T、KG316TX系列时控开关

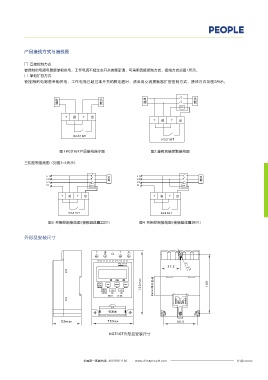

产品概述 产品接线方式与接线图

KG316T系列微电脑时控开关，适用于交流50Hz/60Hz，额定控制电源电压至220V的自动控制 □ 直接控制方式
电路中，能根据用户设定的时间自动打开和关闭各种用电设备的电源。控制对象可以是路灯、 被控制的电路电器是单相供电，工作电流不超过本开关的额定值，可采用直接控制方式，接线方式如图1所示。
霓虹灯、广告招牌灯、生产设备、广播电视设备等一切需要定时开启和关闭的电路设备和家用 □ 单相扩容方式
电器。
被控制的电路是单相供电，工作电流已超过本开关的额定值时，请采用交流接触器扩容控制方式，接线方式如图2所示。
产品符合：GB/T 14048.5 标准。
选型指南
电 负 电 负
源 载 源 载
KG 316 T X AC220V KM
产品型号 设计序号 功能代号 接线方式 额定控制电源电压
T 进 T 出
T 进 T 出

KG316T
微电脑时控 16:16开16关 无:上端接线 AC220V KG316T
开关 T:通用型 X :下 端接线 AC380V
图1 KG316T产品接线端子图 图2 单相直接控制接线图

三相控制接线图（如图3 4所示）~

L1 负 L1 负
正常工作条件和安装条件 L2 载 L2 载
L3 L3
N KM N KM
□ 周围空气温度：周围空气温度不超过+40℃且其24h内其平均温度值不超过+35℃；周围空
气温度下限为-5℃； T 进 T 出 T 进 T 出
□ 海拔高度：不超过2000m；
□ 大气条件：最高温度为+40℃时，空气的相对湿度不超过50%；在较低的温度下可以允许有
KG316T KG316T
较高的相对湿度，例如20℃时达90%。对由于温度变化偶尔产生的凝露应采取适当的措施；
□ 污染等级:：3； 图 三相控制接线图(接触器线圈220V)3 图 三相控制接线图(接触器线圈380V)4
□ 在有防雨雪设备、无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体及严重
存在导电尘埃的地方；
□ 时控开关本体应垂直于地面安装并固定在无显著摇动和无冲击振动的地方； 外形及安装尺寸
□ 电源电压变化范围：85%~110%额定电压；
□ 安装类别：Ⅱ；
T 进 T 出
□ 防护等级：IP20。
KG316T
主要技术数据 微电脑时控开关 37.2 3-φ
3
额定控制电源电压 AC220V 50Hz
开 自动 关
约定发热电流 20A RESET/ HOUR MINUTE TLMER 109
RECALL 122max
取消/恢复 校时 校分 校星期 35mm导轨安装
额定工作电流 AC-15/220V 3A AUTO/ TLMER CLOCK
MANU
自动/手动 定时 时钟
时控范围 1min~168h 电源 动作
计时误差 ≤2秒/天
机械寿命 ≥3万次
电池盒
电寿命 ≥1万次
安装方式 装置式、35mm导轨式 52max 75max 65.5

KG316T外形及安装尺寸
