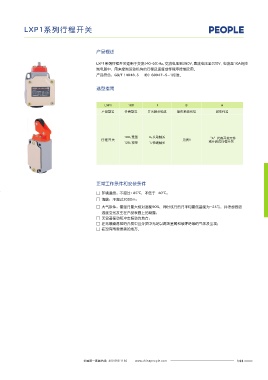

LX22系列行程开关 LXP1系列行程开关

外形及安装尺寸 产品概述

LXP1 系列行程开关适用于交流(40~60)Hz ,交流电压到380V ,直流电压至220V 、电流至10 A的控
30° 30° Φ20×7.5 185±0.85 制电路中，用来控制运动机构的行程及速度或作程序控制之用。
产品符合：GB/T 14048.5 IEC 60947-5-1标准。
R85

75° 75° 64±0.6 135max 选型指南
145max 81.5

4-Φ9.5 0 +0.5
LXP1 100 1 B A
46
208max
产品型号 外壳型式 开关触头组成 操作系统代号 派生代号

图1 LX22-1
100:宽型 0:从动触头 “A”代表开关元件
行程开关 见表1 或开启式行程开关
120:窄型 1:快速触头
185±0.85

104max 64±0.6

46 135max

80 正常工作条件和安装条件
+0.5
4-Φ9.5 0
□ 环境温度：不超过+85℃，不低于- 40℃；
□ 海拔：不超过2000m；
208max
□ 大气条件：最湿月最大相对湿度90%，同时该月的月平均最低温度为-25℃，并考虑到因
温度变化发生在产品表面上的凝露；
图2 LX22-2 □ 无显著摇动和冲击振动的地方；
□ 在无暴躁危险的介质中且介质中无足以腐蚀金属和破坏绝缘的气体及尘埃；
□ 在没有雨雪侵袭的地方。
订货须知

订货时请注明：
用户在订货时须说明开关的型号、名称和数量；
例如：LX22 1 行程开关 100只。-
