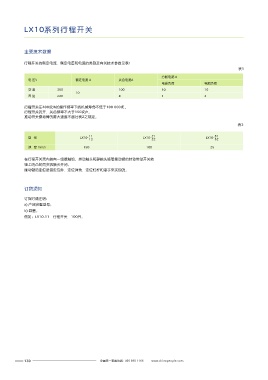

LX10系列行程开关 LX19系列行程开关

主要技术数据 产品概述

行程开关的额定电流、额定电压和电流的类别及有关技术参数见表1 LX19系列行程开关，适用于交流50Hz、额定电压至380V,直流电压至220V的控制电路中,作
表1 控制运动机构的行程和变换其运动方向或速度之用。
产品符合: GB/T 14048.5 IEC 60947-5-1 标准。
分断电流 A
电 压V 额定电流 A 关合电流A
电感负荷 电阻负荷
选型指南
交 流 380 100 10 10
10
直 流 220 8 1 2 LX19 K 1 1 1
产品型号 派生代号 滚轮数量 滚轮位置 复位模式
行程开关在400 /h 次。
次 的操作频率下的机械寿命不低于100 000
行程开关的开、关合频率不大于150次/h。
0:直动式
推动开关操动臂的最大速度不超过表2之规定。
1:滚轮装在
表2 传动杆内侧
K:开启式 0-无滚轮 2:滚轮装在 1:自动复位
行程开关 1-单滚轮 传动杆外侧
无字母:保护式 2:不能自动复位
型 号 LX10- 11 LX10- 21 LX10- 31 2-双滚轮 3:滚轮装在
32
12
22
传动杆凹侧
内或滚轮杆
速 度 mm/s 150 100 25 内外侧各1
在行程开关壳内装有一组接触组，其动触头和静触头随着操动臂的转动带动开关转
轴上的凸轮而实现触头开闭。
操动臂的定位是借定位件、定位弹簧、定位杠杆和滚子来实现的。 正常工作条件和安装条件
□ 海拔高度不超过2000m；
□ 周围空气温度：-25℃~+40℃，24h 内其平均值不超过+35℃；
订货须知
□ 安装地点的相对湿度在最高温度为+40℃时 不超过50% ，在较低温度下允许有较高的相对湿
度，最湿月的月平均最低温度不超过+25℃ ，该月的月平均最大相对湿度不超过90% 。由于
订货时请注明：
温度变化发生在产品上的凝露情况必须采取措施；
a) 产品完整型号；
□ 任意的安装角度；
b) 数量。
□ 无显著摇动和无冲击振动地方；
例如：LX10 11 行程开关 100只。
-
□ 在无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体及尘埃(包插导电尘埃)；
□ 在没有雨雪侵袭的地方；
□ 污染等级3， 安装类别Ⅱ。
主要技术数据

额定绝缘电压Ui 380V
约定发热电流 5A
额定工作电压Ue 交流380V,直流220V
额定工作电流Ie 交流0.8A,直流0.1A
额定控制容量 交流300VA,直流20W
额定操作频率 1200次 h/
额定短路熔断电流 1000A,RL1-15/10
操动参数见表

型号 动作行程 超行程 操动力
LX19K 1.5-3.5mm ≥0.5mm ≤10N
LX19-001 1.5-4mm ≥3mm ≤15N
-111
LX19 -121 ≤30° ≥15° ≤20N
-131
-212
LX19 -222 ≤60° ≥15° ≤20N
-232
