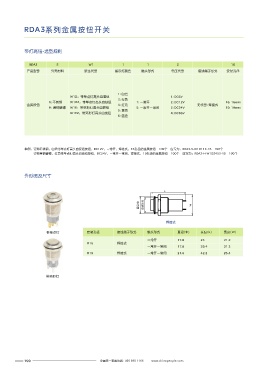

RDA3系列金属按钮开关

带灯高钮-选型规则 带灯球形钮-选型规则

RDA3 S W1 1 1 3 16 RDA3 S W2 1 1 3 16
产品型号 外壳材料 派生代号 指示灯颜色 触头形式 电压代号 接线端子形式 安装孔径 产品型号 外壳材料 派生代号 指示灯颜色 触头形式 电压代号 接线端子形式 安装孔径

:
:
1 白色 1 白色
:
:
W1D：带单点灯高头自复钮 1 DC6V 1 DC6V
3: 绿色 3: 绿色
:
:
S 不锈钢 W1DZ：带单点灯高头自锁钮 1: 一常开 2: DC12V 16: 16mm S 不锈钢 W2E：带环形灯球形自复钮 1: 一常开 2: DC12V 16: 16mm
金属按钮 4: 红色 无代号 焊接式: 金属按钮 4: 红色 无代号 焊接式:
H: 黄铜镀镍 W1E：带环形灯高头自复钮 5: 一常开一常闭 3: DC24V 19: 19mm H: 黄铜镀镍 W2EZ：带环形灯球形自锁钮 5: 一常开一常闭 3: DC24V 19: 19mm
5: 黄色 5: 黄色
W1EZ：带环形灯高头自锁钮 4: DC36V 4: DC36V
6: 蓝色 6: 蓝色
举例：订购不锈钢，白色带单点灯高头自复钮按钮，DC12V，一常开，焊接式，16孔径的金属按钮 100个 应写为：RDA3-S-W1D112 16 100个- 举例：订购不锈钢，白色带环形灯球形自复钮按钮，DC12V，一常开，焊接式，16孔径的金属按钮 100个 应写为：RDA3-S-W2E112-16 100个
订购黄铜镀镍，红色带单点灯高头自锁钮按钮，DC24V，一常开一常闭，焊接式，19孔径的金属按钮 100个 应写为：RDA3-H-W1DZ453 19 100个- 订购黄铜镀镍，红色带环形灯球形自复钮按钮，DC24V，一常开一常闭，焊接式，22孔径的金属按钮 100个 应写为：RDA3-H-W2EZ453-19 100个

外形图及尺寸 外形图及尺寸

L L

直径 Φ 安装孔径 W 直径 Φ 安装孔径 W

焊接式 焊接式

带单点灯 安装孔径 接线端子形式 触头形式 直径(Φ) 长度 L( ) 宽度 W( ) 安装孔径 接线端子形式 触头形式 直径(Φ) 长度 L( ) 宽度 W( )
一常开 17.8 23 21.2 带环形灯 一常开 17.8 23 21.2
M16 焊接式 M16 焊接式
一常开一常闭 17.8 39.4 21.2 一常开一常闭 17.8 39.4 21.2
M19 焊接式 一常开一常闭 21.8 42.2 25.4 M19 焊接式 一常开一常闭 21.8 42.2 25.4

带环形灯
