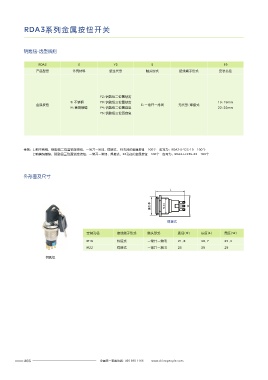

RDA3系列金属按钮开关 RDA37系列按钮开关

钥匙钮-选型规则 符合标准

RDA3 S Y2 5 19 产品型号 国际标准 国家标准
产品型号 外壳材料 派生代号 触头形式 接线端子形式 安装孔径 RDA37 IEC 60947 5 1- - - GB/T14048.5

应用范围
RDA37按钮开关适用于交流50(60)Hz、额定工作电压380V或直流额定工作电压220V，额定工作电流不大于5A的控制电路中，作为控制接触器、继电器、
:
Y2 钥匙钮二位置锁定
电磁开关或工作信号转换之用。带信号灯的按钮，信号灯装在按钮的颈部，钮头兼作信号灯的灯罩，用不同的颜色作区别信号之用。
:
:
S 不锈钢 Y3: 钥匙钮三位置锁定 19 19mm
金属按钮 5 一常开一常闭 : 无代号 焊接式:
H: 黄铜镀镍 Y4: 钥匙钮二位置自复 22: 22mm
Y5: 钥匙钮三位置自复 选型指南
RDA37 10 Z 2 R 31
产品型号 触头组合 派生品种 操作位置 按钮颜色 带灯钮电压

第一位-常开触头数；
举例：订购不锈钢，钥匙钮二位置锁定按钮，一常开一常闭，焊接式，19孔径的金属按钮 100个 应写为：RDA3-S-Y25-19 100个 第二位 常闭触头数-
无字母：平钮
订购黄铜镀镍，钥匙钮三位置锁定按钮，一常开一常闭，焊接式，22孔径的金属按钮 100个 应写为：RDA3-H-Y35-22 100个
Z ：平钮自锁
01：一常闭
D：平钮带灯
02：二常闭
ZD：平钮自锁带灯
03：三常闭 21：AC/DC6V
G：高头钮
：
04：四常闭 R 红 22：AC/DC12V
外形图及尺寸 GZ：高头钮自锁 2：二位锁定
10：一常开 D4：二位右自复 G：绿 23：AC/DC24V
GD：高头钮带灯 24：AC/DC36V
20：二常开 3：三位锁定 Y： 黄
按钮开关 X：旋钮 25：AC/DC48V
L 30：三常开 D5：三位左右自复 B： 蓝
XB：长柄旋钮 26：AC/DC110V
40：四常开 D7：三位左自复 W 白 28：DC220V
：
XD:旋钮带灯
11：一常开一常闭 M：蘑菇钮 ... K： 黑 31：AC220V
直径 Φ M22 W 12：一常开二常闭 MZ：蘑菇钮自锁 32：AC380V
13：一常开三常闭
21：二常开一常闭 MD：蘑菇钮带灯
MZD：蘑菇钮自锁带灯
22：二常开二常闭
焊接式 J：紧急按钮
31：三常开一常闭 Y：钥匙钮
...
安装孔径 接线端子形式 触头形式 直径(Φ) 长度 L( ) 宽度 W( )
M19 焊接式 一常开一常闭 21.8 40.7 25.4
M22 焊接式 一常开一常闭 25 39 29
一般结构
钥匙钮
主要由按钮头部分、基座和触头部分组成，这三部分采用无紧固的积木式组合。基座为通用件，变换钮头可派生出不同型式的品种。变换触头座的种类
和个数，可得到1~4对触头，组成14种不同的规格。操作机构主要零件采用工程塑料制成。触头座采用透明塑料制成，可以观察到触头的工作情况。
按钮的结构可分为按压式、带灯式、紧急式、旋钮式、钥匙式。钥匙式和旋钮式还可以分为二位或三位。二位式式一个位置常开触头断开，另一个位置
常闭触头接通；而三位置有中间位置0，在此位置常开或常闭触头均断开。
安装孔径统一为Φ22。
