CJ20系列交流接触器 CJC20系列交流接触器

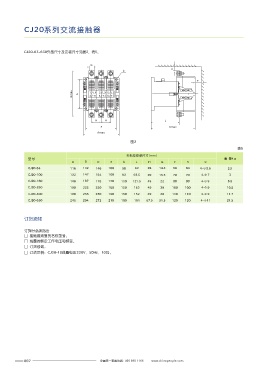

CJ20-63~630外型尺寸及安装尺寸见图2、表5。 产品概述

CJC20系列自保持节能型交流接触器是CJ20型交流接触器的派生产品，具有节能效果，接触器
G
n 在吸合保持时线圈无电流，因而达到节能、无噪声、不烧励磁线圈的目的。CJC20系列自保护
ф
节能接触器为非频繁操作型。
F 产品符合：GB/T 14048.4 IEC60947-4-1等标准。

Bmax b 1/L1 3/L2 5/L3 用途及适用范围
2/T1 4/T2 6/T3
CJC20系列自保持节能接触器，主要适用于交流 50HZ、额定电压到 660V、额定工作电流到 630A
的电力系统中接通和分断电路。特别适用于：
在农村总漏电保护处和漏电脉冲继电器配套使用；作定时停送电的配电开关处：无功补偿电容
H H L 器控制柜。以上场合在电网停电时不要求接触器断开，在来电时允许自送电。类同于自动开关。
a Cmax
Amax 选型指南

图2
表5 CJC20 63
产品型号 额定电流代号
外形及安装尺寸(mm)
型 号 重 量k g
A B C a b L H G F n Φ
CJ20-63 116 142 146 100 90 92 28 14.5 60 60 4-Φ5.8 2.9
93.5
CJ20-100 122 147 154 108 92 29 15.5 70 70 4-Φ7 3 63
100
CJ20-160 146 187 178 130 130 121.5 45 22 80 80 4-Φ9 5.5 自保持节能型交流接触器 160
250
CJ20-250 190 235 230 160 150 152 49 28 100 100 4-Φ9 10.5 400
630
CJ20-400 190 235 230 160 150 152 49 28 110 110 4-Φ9 11.7
CJ20-630 245 294 272 210 180 181 67.5 31.5 120 120 4-Φ11 21.5

订货须知
正常工作条件和安装条件
订货时必须指出
□ 接触器完整的名称型号。 □ 周围空气温度： -5℃~+40℃，24h内平均值不超过+35℃；
□ 线圈的额定工作电压和频率。 □ 海拔高度 ：不超过 2000m；
□ 订货台数。 □ 大气条件 ：最高温度为+ 40℃时，空气相对湿度不超过 50%；在较低的温度下可允许有较
、
□ 订货示例： CJ20-10线圈电压 220V、 50Hz 10台。 相对湿度，例如 +20℃时达 90%，对由于温度变化偶尔产生的凝露应采取特殊的措施；
高
□ 污染等级： 3级；
□ 安装类别 ：Ⅲ类；
□ 安装位置：接触器的安装面与垂直面的倾斜度不大于± 5°；
□ 冲击与振动：产品应安装和使用在无显著摇动、冲击和振动的地方。
