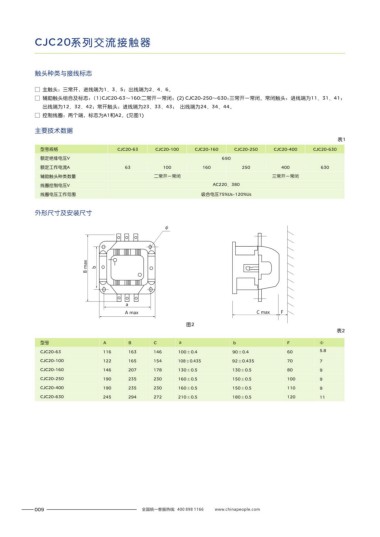

CJC20系列交流接触器

触头种类与接线标志 接线图

□ 主触头：三常开，进线端为1、3、5；出线端为2、4、6。 停电不释放型(手动控制见图3)
□ 辅助触头组合及标志：(1)CJC20-63～160:二常开一常闭；(2) CJC20-250～630:三常开一常闭。常闭触头：进线端为11、31、41；
出线端为12、32、42；常开触头：进线端为23、33、43； 出线端为24、34、44。 3 图3
TA
□ 控制线圈：两个端，标志为A1和A2。(见图1)
F1
1
主要技术数据
220V F2 4 QA
表1 380V
型号规格 CJC20-63 CJC20-100 CJC20-160 CJC20-250 CJC20-400 CJC20-630 5 A1
额定绝缘电压V 690
A2
额定工作电流A 63 100 160 250 400 630
2
辅助触头种类数量 二常开一常闭 三常开一常闭
线圈控制电压V AC220、380
注：虚线框内为接触器内部接线 QA.TA 分别为启动和停止按钮 F1.F2 分别为接触器辅助常开，常闭接点 A1.A2 分别为控制线圈的两个端子
线圈电压工作范围 吸合电压75%Us~120%Us
停电不释放型(自动控制见图4)
外形尺寸及安装尺寸
3 图4
φ
JL1
1 F1

F2
JL2 A1
B max b ~220V 4 5

~380V A2
2

a 注：虚线框内为接触器和漏电脉冲继电器内部接线A1.A2 分别为控制线圈两个端子F1.F2 分别为接触器的辅助常开，常闭接点JL1.JL2 分别为漏
A max C max F 电脉冲继电器控制接点
图2
表2
订货须知
型号 A B C a b F Φ
(
CJC20-63 116 163 146 100±0.4 90±0.4 60 5.8 □ 产品的全型号名称 包括辅助触头)
CJC20-100 122 165 154 108±0.435 92±0.435 70 7 □ 额定控制电压和频率。
CJC20-160 146 207 178 130±0.5 130±0.5 80 9
CJC20-250 190 235 230 160±0.5 150±0.5 100 9
CJC20-400 190 235 230 160±0.5 150±0.5 110 9
CJC20-630 245 294 272 210±0.5 180±0.5 120 11
