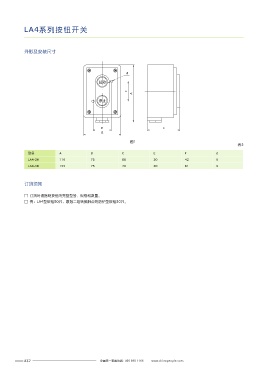

LA4系列按钮开关 LA10系列按钮开关

外形及安装尺寸 产品概述

LA10系列按钮开关适用交流50Hz或60Hz，交流电压380V以下，直流电压220V及以下的电磁
起动器、接触器、继电器及其它电气线路中作摇控之用。
d
产品符合: GB/T 14048.5 标准。
起动
选型指南
F
A
停止 LA10 2 H
产品型号 触点数量 防护类型

1: 一组转换触点
E C H: 防护型
按钮开关 2: 两组转换触点
B K: 开启式
3: 三组转换触点
图1
表2
型号 A B C E F d
LA4-2H 118 75 66 30 42 6
LA4-3H 155 75 70 30 81 6 正常工作条件和安装条件
□ 周围空气温度:-5℃~+40℃ ，且24小时的平均值不超过35 ；
℃
订货须知 □ 海拔：安装地点的海拔不超过2000m；
□ 大气条件：最高温度为40℃时，空气的相对湿度不超过50%，在较低温度下可以有较高的
□ 订货时请指明按钮的完整型号、规格和数量。 相对湿度，例如20℃时相对湿度可达90%。对于温度变化偶尔产生的凝露应采取特殊的措施；
□ 例：LA4 型按钮50 只，意指二组转换触点的防护型按钮50 只。 □ 按钮开关的污染等级为3级；
□ 按钮开关安装类别为Ⅱ类。

主要技术数据
表1
AC-15 DC-13 触头对数
额定 约定 最大
绝缘 发热 机械 电寿命 操作
型号 额定工 额定工 额定工 额定工 电流 寿命
电压 电流 作电压 作电流 作电流 作电压 常开 常闭 及功 寿命 (万次) (万次) 频率
(V) (A) (V) (A) (A) (V) (动合) ( 动断) 耗 （h） (次/h)
220 2.5 110 0.6 2 2 ≤20
mA ≥
LA10 500 10 功耗 3000 100 50 3600
0.5~
380 0.79 220 0.27 4 4 1.65W
