LA10系列按钮开关 RDA系列按钮开关

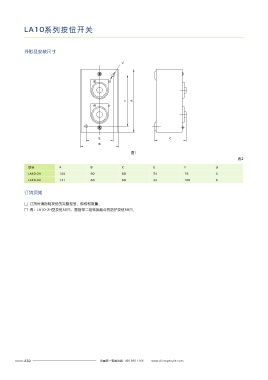

外形及安装尺寸 产品概述

d RDA系列按钮适用于交流50Hz或60Hz、电压至380V，直流工作电压至220V的电路控制系统
中。适用于露天，有雨雪、多尘埃侵害环境，如起重机、电动葫芦等设备的远程控制之用。
产品符合:GB/T 14048.5 标准。
起 动
选型指南

F A
停 止
RDA 61 A K
产品型号 按钮对数 派生代号 急停开关

“A”表示带ON(常开自锁）,
61:1对 由OFF驱动复位 K(常闭自锁)：带急停开关
62:2对
E C 按钮开关 63:3对 “B”表示带ON(常开自复位)）, 无：不带急停开关
B 64:4对 OFF(常闭自复位)
无，为不带钮组开关
图1
表2

型号 A B C E F d
LA10-2H 105 60 60 34 78 5
正常工作条件和安装条件
LA10-3H 141 60 60 34 105 5
□ 周围空气温度为：-5℃~+40℃，24小时内其平均值不超过+35℃；
订货须知 □ 海拔高度：不超过2000m；
□ 大气条件：在最高温度为+40℃时，空气的相对湿度不超过50%，在较低的温度下可以允
□ 订货时请指明按钮的完整型号、规格和数量。
许有较高的相对湿度，例如+20℃时达90%。对由于温度变化偶尔产生的凝露应采取特殊
□ 例：LA10-2H 型按钮50 只，意指带二组转换触点的防护按钮50 只。
的措施；
□ 污染等级：3级；
□ 安装类别：Ⅱ类；
□ 无显著摇动、冲击振动和没有雨雪侵袭的地方；
□ 在无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体和尘埃。

主要技术数据
表1
额定工作电压 额定工作电流
Ue(V) Ie(A) 使用类别 机械寿命 电寿命

380 2.5
AC-15
220 4.5 瞬动型100万次, 急停自锁钮
其他25万次 5万次,其他
220 0.3 50万次
DC-13
110 0.6
