P. 258

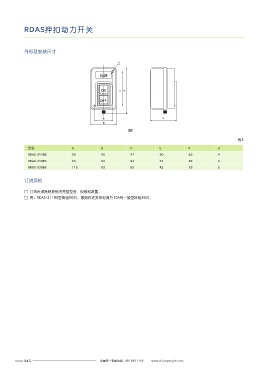

RDAS押扣动力开关 RDD6系列信号灯
外形及安装尺寸 产品概述
d RDD6/16系列信号灯采用高亮度纯色LED发光芯片为光源寿命长，耗能低，体积小，零部件采
用进口材料，坚固耐用，耐磨损在振动频率为2-80Hz加速度为0.7G下能正常工作.性能可靠、
外观精美、规格齐全，适用于电力、电讯、机床、船舶、纺织、印刷、矿山机械等设备的线路
标牌
中作指示信号、预告信号、事故信号及其他指示用信号。
产品符合: GB/T 14048.5 标准。
ON F A
选型指南
OFF
RDD 6 22 M R 21
产品型号 辅助规格代号 安装尺寸 派生代号 颜色 电压代码
E C
B M-蜂鸣器
JM-间断式蜂鸣器 R红
图1 S-闪光灯 G绿
6:信号灯 SM-闪光灯蜂鸣器 电压代码
信号灯 22 SS-双色灯 Y黄
表3 16:蜂鸣器 B -平面圆形灯罩 见表1
D -弧面圆形灯罩 W白
型号 A B C E F d BS -超短型平面圆形灯罩 B蓝
DS -超短型弧面圆形灯罩
RDAS 211BS- 90 45 47 20 65 4
RDAS 216BS- 94 54 54 33 66 4
RDAS 230BS- 110 62 55 42 83 5 表1
光 源 发光二极管LED
订货须知 代号 21 22 23 24 25 26 27 28 31 32
电源 AC DC DC AC
□ 订货时请指明按钮的完整型号、规格和数量。
电压V 6 12 24 36 48 110 127 220 220 380
□ 例：RDAS-211BS 型按钮50 只，意指约定发热电流为10A 的一般型按钮50 只。
正常工作条件和安装条件
□ 周围空气温度为：-5℃~+40℃，24小时内其平均值不超过+35℃；
□ 海拔高度：不超过2000m；
□ 大气条件：在最高温度为+40℃时，空气的相对湿度不超过50%，在较低的温度下可以允
许有较高的相对湿度，例如+20℃时达90%。对由于温度变化偶尔产生的凝露应采取特殊
的措施；
□ 污染等级：3级；
□ 安装类别：Ⅲ类；
□ 无显著摇动、冲击振动和没有雨雪侵袭的地方；
□ 在无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体和尘埃。
