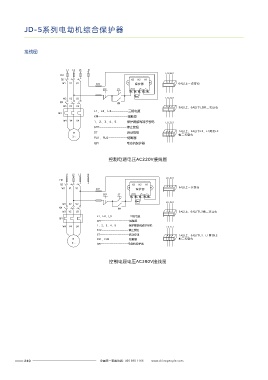

JD-5系列电动机综合保护器

接线图 外形及安装尺寸

95
101.5 0 1± .
L1 L2 L3 N
L1L2L3
FU1
6
QS H3 H2 H1 JD-5B 电动机保护器
W1 V1 U1 FU2 保护器 6A以上一次穿心 2×φ
STP ST 符合标准:GB 14048.4
1 2 3 4 5 62max 过载 运行 断相
10---100
KM 相当延时(s) 整定电流(A)
3---60
W2 V2 U2 L1L2L3
KM KM
W3 V3 U3
3A以上， 6A以下 L2相二次穿心
L1、L2、L3--------三相电源
QFI
KM--------------接触器 111.5 0 15± .
W4 V4 U4 1、2、3、4、5-----保护器接线端子号码 L1L2L3
STP-------------停止按钮
M ST--------------启动按钮 1A以上， 3A以下 L3 L1、 两次 L2
相三次穿心
3～ FU1、FU2---------熔断器
QFI-------------电动机保护器
2
使用前请仔细阅读使用说明书 0.
额定电压:AC V 50Hz 112max
控制电源电压AC220V 接线图 3- 12φ 1 电源 2 3 4 5 110±
L1 L2 L3 N
L1L2L3
FU1
QS H3 H2 H1 125max
W1 V1 U1 FU2 保护器 6A以上一次穿心
STP ST
1 2 3 4 5
KM L1L2L3 JD-5(B)外形及安装尺寸
W2 V2 U2
KM KM
W3 V3 U3 3A以上，6A以下L2相二次穿心
订货须知
L1、L2、L3----------三相电源
QFI
KM----------------接触器
W4 V4 U4 1、2、3、4、5-------保护器接线端子号码 L1L2L3 用户订货时必须说明：
STP---------------停止按钮
□ 电动机保护器的名称及型号规格；
ST----------------启动按钮 1A以上，3A以下L3、L1两次L2
M FU1、FU2-----------熔断器 相三次穿心 □ 电动机保护器额定控制电源电压 (V) ，客户未注明时产品出厂均为 AC380V ；
3～ QFI---------------电动机保护器 □ 电动机保护器整定电流范围 (A) ，客户未注明时产品出厂均为 100A ；
□ 数量。
例如： JD-5B-100/AC380V 数量 50 台。
控制电源电压AC380V接线图
