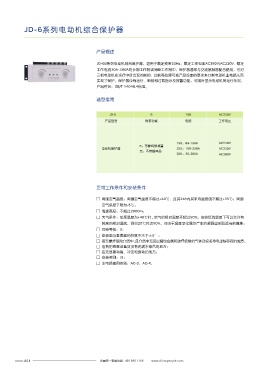

JD-6系列电动机综合保护器

产品概述 主要技术数据

JD-6B系列电动机综合保护器，适用于额定频率50Hz，额定工作电压AC380V/AC220V，额定 □ 主电路基本参数见表1
工作电流30A~300A的长期工作制或间断工作制中，保护器通常与交流接触器配合使用，可对 □ 辅助电路技术参数
三相电动机在运行中所出现的断相、过载等故障可按产品设定的要求来分断电动机主电路从而 □ 额定工作电压AC220V±10%或AC380V±10%，
实现了保护。保护器设有运行、断相和过载指示及报警功能，可随时显示电动机的运行状况。 □ 额定频率50Hz。
产品符合：GB/T 14048.4标准。
□ 输出触点参数：见表2。
□ 动作特性
选型指南 □ 保护器的过载保护待性见表3
□ 保护器的断相和不平衡保护特性见表4
表1
JD-6 B 150 AC220V
产品型号 附带功能 电流 工作电压 产品 规格 整定电流 相对延时 适合电动机 额定控制
型号 代号 范围 (A) 可调 (s) 功率 (kW) 电源电压
~
~
63~150 3 100 31.5 75 AC220V
150
63~150 3~100 31.5~75 AC380V
150 63-150A： AC110V
B： 带蜂鸣器报警 250 100~250 3~100 50~125 AC220V
电动机保护器 250：100-250A AC220V JD-6(B)
无：不带蜂鸣器 100~250 3~100 50~125 AC380V
300：30-300A AC380V
300 30~300 3~100 15~150 AC220V
30~300 3~100 15~150 AC380V
表2
额定绝缘电压 400V
使用类别 AC-15 DC-13
正常工作条件和安装条件
额定工作电压 Ue 380V 250V
□ 周围空气温度：周围空气温度不超过+40℃，且其24h内其平均温度值不超过+35℃；周围 额定工作电流 Ie 0.95A 0.55A
空气温度下限为-5℃； 约定发热电流 Ith 5A
□ 海拔高度：不超过2000m； 表3
□ 大气条件：最高温度为+40℃时，空气的相对湿度不超过50%；在较低的温度下可以允许有
额定电流倍数 动作时间 起始状态 复位方式
较高的相对湿底，例如20℃时达90%。对由于温度变化偶尔产生的凝露应采取适当的措施；
1.05 倍整定电流 ＞2h 冷态 断电自动
□ 污染等级：3；
1.2 倍整定电注 ＞100s(可调) 热态 断电自动
□ 安装面与垂直面的斜度不大于±5°；
1.5 倍整定电流 ＜80s(可调) 热态 断电自动
□ 在无爆炸危险介质中，且介质中无足以腐蚀金属和破坏绝缘的气体及较多导电尘埃存在的地方；
7.2 倍整定电流 2s~10s(可调) 断电自动
□ 在有防雨雪设备及没有充满水蒸汽的地方；
□ 在无显著动摇、冲击和振动的地方； 表4
□ 安装类别：Ⅲ；
动作界线 动作时间 起始状态 复位方式
□ 主电路使用类别：AC-3、AC-4。
一线(相)为0.9倍整定电流
一线(相)为1.0倍整定电流 ＞2h 冷态 断电自动
一线(相)为零 ＜30s
一线(相)为1.15倍整定电流 (可调) 冷态 断电自动
