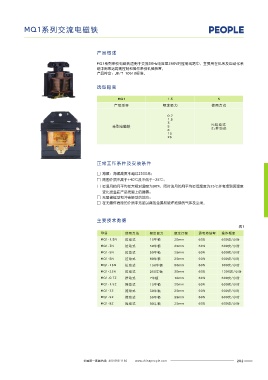

RDQ12 20/NH、 系列电磁起动器 MQ1系列交流电磁铁

外形及安装尺寸 产品概述

Φ MQ1系列牵引电磁铁适用于交流50Hz电压至380V的控制线路中。主要用在机床及自动化系
统中用来远距离控制和操作牵引机械装置。
产品符合：JB/T 10610标准。

C
A
选型指南
A C
MQ1 1.5 N
D B H D 产品型号 额定吸力 使用方式
B H
0.7
图3 RDQ12/NH外形及安装图 图4 RDQ20/NH外形及安装图
1.5
3
牵引电磁铁 5 N:拉动式
表4 8 Z:推动式
起动器型号 A×B×H mm C×D mm Φ mm 15
25
RDQ12-2/NH 170×175×115 152 131 6
×
RDQ12-3/NH 225×230×126 166×171 6
RDQ12-4/NH 275×255×150 217×200 6
RDQ12-5/NH 565×210×160 505×118 7
正常工作条件及安装条件
RDQ12-6/NH 700×285×230 587×281 9
RDQ12-7/NH 700×285×230 587×281 9 □ 海拔：海拔高度不超过2500米；
RDQ20-2/NH 205×182×117 150×130 6 □ 周围介质不高于+40℃及不低于-25℃；
RDQ20-3/NH 230×230×138 175×175 6 □ 最湿月的月平均最大相对湿度为90%，同时该月的月平均最低温度为25℃并考虑到因温度
RDQ20-4/NH 295×275×158 230×230 6 变化发生在产品表面上的凝露；
RDQ20-5/NH 602×235×186 500×200 7 □ 无显著摇动和冲击振动的地方；
□ 在无爆炸危险的介质中无足以腐蚀金属和破坏绝缘的气体及尘埃。
RDQ20-6/NH 705×305×230 566×266 9
RDQ20-7/NH 775×325×240 625×280 9
主要技术数据
表1
订货须知 型号 使用方法 额定吸力 额定行程 通电持续率 操作频率
MQ1-1.5N 拉动式 15牛顿 20mm 60% 600次/小时
用户订货时必须注明起动器型号、线圈电压、热元件的额定电流和订购数量。 MQ1-3N 拉动式 30牛顿 25mm 60% 600次/小时
例：RDQ12-4/NH，380V，额定电流为32A，100台。 MQ1-5N 拉动式 50牛顿 25mm 60% 600次/小时
MQ1-8N 拉动式 80牛顿 25mm 60% 600次/小时
MQ1-15N 拉动式 150牛顿 50mm 60% 300次/小时
MQ1-25N 拉动式 250牛顿 30mm 60% 1200次/小时
MQ1-0.7Z 推动式 7牛顿 10mm 60% 600次/小时
MQ1-1.5Z 推动式 15牛顿 20mm 60% 600次/小时
MQ1-3Z 推动式 30牛顿 25mm 60% 600次/小时
MQ1-5Z 推动式 50牛顿 25mm 60% 600次/小时
MQ1-8Z 推动式 80牛顿 25mm 60% 600次/小时
