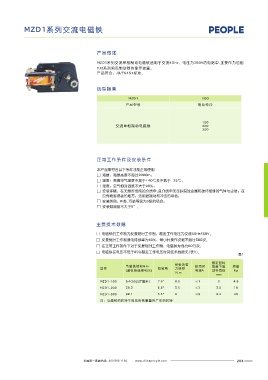

MQ1系列交流电磁铁 MZD1系列交流电磁铁

外形及安装尺寸 产品概述

MZD1系列交流单相制动电磁铁适用于交流50Hz、电压为380V的电路中,主要作为匹配
TJ2系列闸瓦制动器的操作装置。
H
L H 产品符合：JB/T6451标准。

选型指南
标准
G
G MZD1 100
产品型号 制动轮径
标准
A
K B
A 100
K B
交流单相制动电磁铁 200
300
图1 (推动式Z) 图2 (拉动式N)

表2
型号 A±1(mm) B±1(mm) L±1(mm) P±1(mm) H±1(mm) K±1(mm) G±1(mm)
正常工作条件及安装条件
MQ1-1.5N 55 39 8 6 68 68 85
MQ1-3N 60 50 8 6 76 81 97 本产品需符合以下条件才能正常使用
MQ1-5N 83 58 10 7 82 106 119 □ 海拔：海拔高度不超过2000m；
□ 温度：周围空气温度不高于+40℃及不低于-25℃；
MQ1-8N 83 70 10 7 95 106 119
□ 湿度：空气相对湿度不大于90%；
MQ1-15N 108 85 12 9 122 113 183
□ 安装环境：在无爆炸危险的介质中,且介质中无足以腐蚀金属和破坏绝缘的气体与尘埃；在
MQ1-25N 108 118 12 9 150 143 183 没有雨雪侵袭的地方；无明显振动和冲击的场合；
MQ1-0.7Z 40 38 7 5 50 48 65 □ 安装类别：III类,污染等级为3级的场合；
□ 安装倾斜度不大于5°。
MQ1-1.5Z 55 40 8 6 72 68 117
MQ1-3Z 60 50 8 6 80 81 136
MQ1-5Z 83 60 10 7 90 106 160
主要技术数据
MQ1-8Z 83 77 10 7 103 106 160
□ 电磁铁的工作制为反复短时工作制，额定工作电压为交流50Hz380V。
□ 反复短时工作制通电持续率为40%，每小时操作次数不超过300次。
□ 在正常工作条件下对于反复短时工作制，电磁铁寿命为60万次。
□ 电磁铁在电压不低于85%额定工作电压时其技术数据见(表1)。
表1
额定回转
衔铁的重
电磁铁转矩N.m 吸持时 角度下制 质量
型号 回转角 力转矩
(通电持续率40%) 电流A 动杆位移 kg
N.m
mm
MZD1-100 5.4(55公斤厘米) 7.5° 0.5 ≤1 3 4.8
MZD1-200 39.2 5.5° 3.5 ≤3 3.8 18
MZD1-300 98.1 5.5° 9 ≤8 4.4 40
注：电磁铁的转矩不包括衔铁重量所产生的转矩
