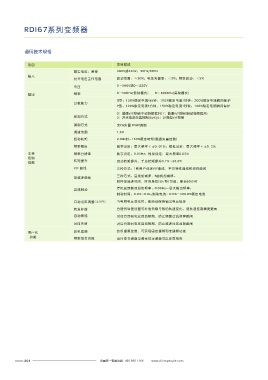

RDI67系列变频器

通用技术规格
项目 项目描述

项目 项目描述 定长功能 长度到达停机功能，最大长度65.535KM
额定电压：频率 380V或220V；50Hz/60Hz 点动 点动频率范围：0.00Hz～最大输出频率；点动加减速时间0.1～3600.0s，可设
输入
允许电压工作范围 波动范围：≦20%；电压失衡率：＜3%；频率波动：＜5% 客户化功能 多段速运行 通过内置PLC或控制端子实现多段速运行
电压 0～380V或0～220V 内置过程闭环控制 可方便地构成闭环控制系统
输出 频率 0～300Hz(低频模式) 0～3000Hz(高频模式) 运行命令通道 操作面板、控制端子、串行口给定，可通过多种方式切换
G型：150%额定电流1分钟；180%额定电流1秒钟；200%额定电流瞬间保护
过载能力 频率给定通道 数字给定、模拟电压给定、模拟电流给定、脉冲给定、串行口给定，端子给定、多段速给
P型：120%额定电流1分钟；150%额定电流1秒钟；180%额定电流瞬间保护 定，可通过多种方式切换
运行功能
0：普通V/F控制(手动转矩提升)1： 普通V/F控制(自动转矩提升) 辅助频率给定 实现灵活的辅助频率微调、频率合成
控制方式 2：开环电流矢量控制(SVC)4：分离型V/F控制
脉冲输出端子
0～50KHz的脉冲方波信号输出，可实现设定频率、输出频率等物理量的输出
调制方式 无PG矢量 PWM调制
一路模拟信号输出，分别可选0/4～20mA或0/2～10V，可实现设定频率、输出
模拟输出端子
调速范围 1:50
频率等物理量输出
起动转矩 2.0Hz =150%额定转矩(磁通矢量控制)时
LED 显示 可显示设定频率、输出频率、输出电压、输出电流等61种参数
频率精度 数字设定：最大频率×±0.01%；模拟设定：最大频率×±0.2%
LCD 显示 可选件，中/英文提示操作内容
主要 频率分辨率 数字设定：0.01Hz；模拟设定：最大频率 0.05% 操作面板
控制 参数拷贝 使用操作面板可实现参数的快速上传下载
转矩提升 自动转矩提升，手动转矩提升0.1%～30.0%
性能 按键功能选择 定义部分按键的作用范围，以防止误操作
V/F 曲线 三种方式：1种用户设定V/F曲线、平方特性曲线和线性曲线
保护功能 缺相保护(可选)、过流保护、过压保护、欠压保护、过热保护、过载保护、掉载保护等
三种方式：直线加减速、S曲线加减速；
加减速曲线 使用场所 室内，不受阳光直晒，无尘埃、腐蚀性气体、可燃性气体、油雾、水蒸气、滴水或盐份等
四种加减速时间，时间单位(分/秒)可选，最长60小时
海拔高度 1000米以上降额使用，每升高1000米功率降额10%
停机直流制动起始频率：0.00Hz～最大输出频率；
直流制动
制动时间：0.03～0.0s;制动电流：0.0%～100.0%额定电流 环境 环境温度 -10℃～+40℃(环境温度在40℃～50℃，请降额使用)
自动电压调整(AVR) 当电网电压变化时，能自动保持输出电压恒定 温度 5%～95%RH，无水珠凝结
振动
转差补偿 合理的转差设置可补偿负载导致的转速变化，使转速控制精度更高 小于5.9m/(0.6g）
自动限流 对运行期间电流自动限制，防止频繁过流故障跳闸 存储温度 -40℃～+70℃
过压失速 对运行期间电压自动限制，防止减速过压故障跳闸 防护等级 IP20
结构
客户化 纺织摆频 纺织摆频控制，可实现固定摆频和变摆频功能 冷却方式 风冷，带风扇控制
功能 频率组合功能 运行命令通道与频率给定通道可以任意组合 效率 45kW及以下-93%；55kW 及以上=95 %
