RDI67系列变频器 RDJR6系列软起动

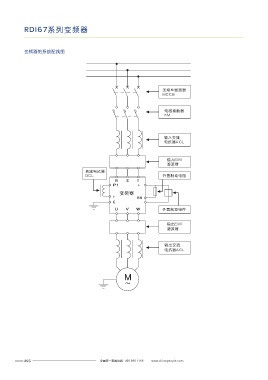

变频器的系统配线图 产品概述

RDJR6全数字软起动器采用微处理器控制，实现交流异步电动机的软起动、软停止功能，保护
功能齐全，广泛应用于冶金、石油、矿山、化工等所有工业领域的电机传动设备。
目前，交流感应电动机以其低成本、高可靠性和少维护等优点,在各种工业领域中得到广泛应用。
但是，它在直接起动时，存在着两个缺点：首先，它的起动电流可高达额定电流的5～7倍，这
就要求电网裕量比较大，而且降低电气控制设备的使用寿命，增加维护成本。其次，起动转矩
无熔丝断路器 可达正常转矩的两倍，这会对负载产生冲击，增加传动部件的磨损和额外的维护。基于以上原
MCCB
因，产生了交流应电动机降压起动设备。传统减压起动方法有Y/△起动和自耦变压器降压两种，
每种都有各自的特点。电动机用Y/△起动时，在切换瞬间会出现很高的电流尖峰，会产生破坏
性的动态转矩，其引起的机械振动对电动机转子、齿轮以及负载等都是非常有害的。自耦变压
电磁接触器
KM 器降压起动设备体积庞大，成本高，而且还存在与负载匹配的电动机转矩难控制等缺点。
由于传统的降压起动设备的许多缺点，这才出现了电子软起动。RDJR6软起动器功率部分由晶
闸管组成，应用晶闸管的移相技术，使加到电动机上的电压按一定规律逐渐达到全电压，通过
适当地控制参数，可以使电动机的转矩和电流与负载要求得到很好的匹配。
输入交流
电抗器ACL 选型指南

输入EMI RDJR6 450
滤波器
产品型号 电机功率
直流电抗器
DCL 外置制动电阻
5.5、7.5 、11、15、18.5、
22、30、37、45、55、75、
变频器 器软起动 90、115、132、160、185、
200、250、280、320、350、
400、450
外置制动组件

输出EMI
滤波器
产品特点

输出交流 □ 采用微处理器全数字自动控制 , 具有优异的电磁兼容性能。
电抗器ACL □ 可使电动机平滑起动、平滑停止或者自由停车。起动电压、电流、软起与软停时间可按负载
不同灵活调节，减少起动电流的冲击。
□ 性能稳定，操作简单，显示直观，体积小，全数字设定，具有远程控制和外控功能。
□ 具有缺相、过载、过压、欠压、过流、过热等多种保护功能。
□ 具有输入电压显示、运行电流显示、故障自动检测、故障记忆等功能。
□ 具有 0~20mA 模拟量输出，可以实时监测电动机电流。
