RDCPS系列控制与保护开关电器

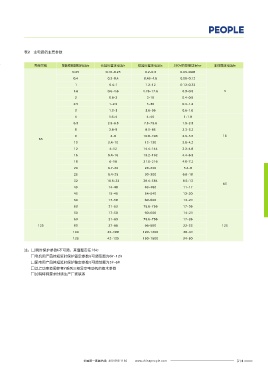

产品概述 表2 主电路的主要参数

RDCPS系列控制与保护开关电器，主要用于交流50Hz ( 60Hz )、额定工作电压至400V、主体额
壳架等级 智能控制器额定电流Ie 长延时整定电流lr 短延时整定电流ls 380V的控制功率kw 主体额定电流ln
定电流自1A至125A、智能控制器可调工作电流自0.4A至125A、控制电机功率自0.05KW至
0.25 0.16~0.25 0.2~0.3 0.05~0.08
55KW的电力系统中接通、承载和分断正常条件下(包括规定的过载条件)的电流或电压,也能够
0.4 0.2~0.4 0.48~4.8 0.08~0.12
接通、承载一定时间和分断规定的非正常条件下(如短路、欠压等)的电流或电压。
1 0.4~1 1.2~12 0.12~0.32
1.6 0.6~1.6 1.76~17.6 0.3~0.8 3
选型指南
2 0.8~2 2~16 0.4~0.9
2.5 1~2.5 3~30 0.4~1.2
RDCPS D 45 C M 45 06 M F
3 1.2~3 3.6~36 0.6~1.6
产品型号 产品组合 壳架电流 分断能力 控制器 额定电流 辅助触头 控制电源电压 派生代号
4 1.6~4 4~40 1~1.8
6.3 2.5~6.3 7.5~75.6 1.5~2.5
3
基本型 06: 8 2.8~8 8.5~85 2.3~3.2
16
无代号 3开3闭+
控制与 45 45 9 3~9 10.8~108 2.5~3.5 16
D-双速型 1短路1故障 M:220V F-消防 63
保护开 63 12kA 经济型 125 L-漏电
J-星三角 09: Q 380V: 10 3.4~10 12~120 2.8~4.2
关电器 125 具体参考 G-隔离
N-可逆型 5开4闭+ 12 4~12 14.4~144 3.2~4.8
选型参数
S-双电源 1短路1故障 16 5.4~16 19.2~192 4.4~6.5
表
18 6~18 21.6~216 4.8~7.2
20 6.7~20 24~240 5.4~8
25 8.4~25 30~300 6.8~10
正常工作条件 32 10.6~32 38.4~384 8.5~13
63
40 14~40 48~480 11~17
□ 周围空气温度：上限值不超过+40℃；下限值不低于-5℃；日平均值不超过+35℃；当周围 45 15~45 54~540 12~20
空气温度超出以上范围，用户可与我公司协商。
□ 海拔：安装地点的海拔高度不超过2000米。 50 17~50 60~600 14~21
□ 大气条件：大气相对湿度在周围空气温度+40℃时不超过50%；在较低温度下可以有较高的 63 21~63 75.6~756 17~26
相对湿度。月平均最低温度为+25℃时，该月的平均最大相对湿度为90%，由于温度变化发 50 17~50 60~600 14~21
生在产品上的凝露必须采取措施。
□ 污染等级：3级 63 21~63 75.6~756 17~26
□ 安装类别：III类(690V系统)、IV (380V系统)类 125 80 27~80 96~960 22~33 125
□ 控制电源电压应在(85%~110%) Us的波动范围内
100 34~100 120~1200 28~41
125 42~125 150~1500 34~50
主要技术数据
主电路的参数 注：□ 瞬时保护参数li不可调，其值整定在16le
主电路主要由于主体和智能脱扣器构成，这两部分是构成可以应用的RDCPS产品的最少配置。 电机用产品其短延时保护整定参数ls可调范围为6lr~12lr
□
主体额定电流in、约定发热电流Ith、额定绝缘电压Ui、额定频率、额定工作电压Ue以及可选的 □ 配电用产品其短延时保护整定参数Is可调范围为3lr~6lr
智能控制器的额定工作电流Ie范围或控制功率范围见表1、表2。 □ 以上功率范围参考Y系列三相异步电动机的技术参数
表1 主电路的基本参数 □ 如有特殊要求时请生产厂家联系
Inm In(A) Ith(A) Ui(V) 额定频率(Hz) Ue(V)
63 3、16、45、63 63
690 50 380/690
125 125 125
