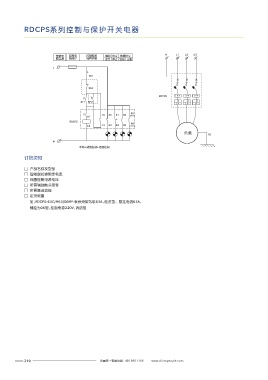

RDCPS系列控制与保护开关电器 RDCPSD系列控制与保护开关电器

控制电 控制电 控制电路 辅助 信号 故障信号 N L1 L2 L3
路电源 路保护 线圈控制 运行 停止 短路 过载
L

SS1

SS2
RDCPS
SF1 SF2

95
13 23 31 05
A1 (201)
RDCPS 98
A2 14 24 32 08 (202) 产品概述
负载
PE
RDCPS（KBO）D系列控制器，主要用于交流50Hz、额定工作电压至400V、额定电流自1A至125A，控制电机功率自0.05KW至50KW的电
N
力系统中实现对双速电动机高/低速控制以及过载、断相、过流、短路等各种保护，还可以用于高速成运行中的过载、过流、断相不跳闸、
手动+就地控制+远程控制
只报警的消防场所。
订货须知
选型指南
□ 产品名称及型号
□ 智能脱扣器额定电流 RDCPSD 125 C M 125 M 45 06 M F
□ 线圈控制电源电压
产品型号 壳架电流 分断能力 控制器 高速额定电流 控制器 低速额定电流 辅助触头 控制电源电压 派生代号
□ 所需辅助触头型号
□ 所需增选功能 3 3
□ 定货数量 16 16
如:RDCPS-63C/M63/06MF:表示壳架等级63A,经济型，额定电流63A， 45 45
辅助为06型,控制电源220V,消防型 双速 63 12kA 经济型 63 经济型 63 06: M：220V F-消防
L-漏电
控制器 125 125 125 3开3闭 1短路1+ 故障 Q：380V G-隔离
具体参考 具体参考
选型参数 选型参数
表 表

正常工作条件

□ 温度：周围空气温度上限值不超过+40℃；下限值不低于-5℃；日平均值不超过+35℃；当周围空气温度超出以上范围，用户可与我公
司协商；
□ 海拔：安装地点的海拔高度不超过2000米；
□ 大气条件：大气相对湿度在周围空气温度+40℃时不超过50%，在较低温度下可以有较高的相对湿度。月平均最低温度为+25℃时，该
月的平均最大相对湿度为90%，由于温度变化发生在产品上的凝露必须采取措施；
□ 污染等级：3级；
□ 安装类别：安装类别和额定工作电压有关，主电路在380V系统中的安装类别是IV，主电路690V系统中以及控制电路的安装类别为III，
报警电路的安装类别：II；
□ 安装方法：安装面与垂直面的倾斜度不大于±5°；
□ 安装方式：安装底板用4XM6螺钉安装。
