P. 85

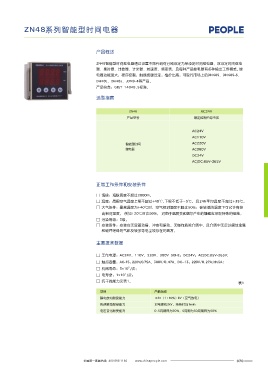

RDM108系列塑料外壳式断路器 ZN48系列智能型时间电器
RDM108-63型断路器外形及安装尺寸 产品概述
34
φ10.5 9 ZN48智能型时间继电器通过设置不同代码可分别设定为单设定时间继电器、双设定时间继电
器、累时器、计数器、计米器、转速表、频率表，且每种产品继电器有多种输出工作模式。继
电器功能强大，程序控制，触摸按键设定，性价比高，可取代市场上的DH48S、DH48S-S、
160 120 65 137 DH48L、DH48J、JDM9-4等产品。
产品符合：GB/T 14048.5标准。
选型指南
44 85
70
115.5
ZN48 AC24V
产品型号 额定控制电源电压
订货须知 AC24V
AC110V
用户订货时必须说明如下事项： 智能型时间 AC220V
□ 断路器的型号、名称； 继电器 AC380V
□ 断路器的额定电流；
DC24V
□ 断路器的附件名称、规格、组合代号；采用欠电压脱扣器和分励脱扣器时，应注明工作电压（或控制电源电压）的电压值；
AC/DC:85V-265V
□ 数量。
例如：RDM108-63，3极，电动机保护用63A，50台，无辅助触头。
应写成：RDM108-63/10、63A、50台。
正常工作条件和安装条件
□ 海拔：海拔高度不超过2000m。
□ 温度：周围 空气温度上限不超过+40℃ ，下限不低于-5℃，且24h平均温度不超过+35℃。
□ 大气条件：最高温度为+40℃时，空气相对湿度不超过50%；在较低的温度下可允许有较
高相对湿度， 例如+20℃时达90%， 对由于温度变化偶尔产生的凝露应采取特殊的措施。
□ 污染等级：3级。
□ 安装条件：安装在无显著动摇、冲击和振动，无爆炸危险介质中，且介质中无足以腐蚀金属
和破坏绝缘的气体及较多导电尘埃存在的地方。
主要技术数据
□ 工作电源：AC24V、110V、220V、380V 50Hz；DC24V；AC/DC:85V-265V；
□ 触点容量：AC-15: 220V/0.75A、380V/0.47A、DC-13: 220V/0.27A; Ith:5A；
5
□ 机械寿命：3×10 /次；
5
□ 电寿命：1×10 /次；
□ 抗干扰能力见表1。
表1
项目 严酷等级
静电放电耐受能力 ±8*（1+10%）kV（空气放电）
快速瞬变耐受能力 对电源线2kV，持续时间1min
电压变化耐受能力 0.5周期降为30%，5周期为50周期降为60%
