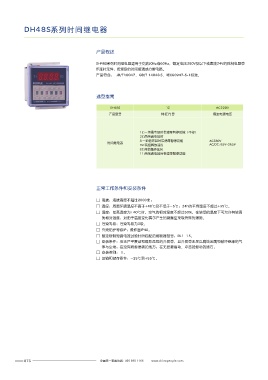

DH48S系列时间继电器

产品概述 主要技术数据
表1
或
DH48S系列时间继电器适用于交流 50Hz 60Hz，额定电压 380V及以下或直流 24V的控制电路中 产品型号 DH48S DH48S-11 DH48S-2Z DH48S-2H DH48S-S DH48S-S2
作延时元件，按预定的时间接通或分断电路。
AC/DC24V， AC/DC85~265V，AC380V 50/60Hz
产品符合： JB/T10047、GB/T 14048.5、IEC60947-5-1标准。 工作电源 允许电压波动范围为（85% ~110%）Ue

延时范围 0.01s~99.99h 0.1s 99h~
选型指南
重复误差 ≤1%
DH48S 1Z AC220V
工作模式 通电延时型 循环延时型
产品型号 特征代号 额定电源电压
1组延时 2组延时 1组延时
触点数量 转换触点 转换触点 2组延时 转换触点 1组循环延时转换 2组循环延时
有复位、 有复位、 转换触点 1组瞬时 触点有复位、暂停 转换触点
1Z:一组通电延时带清零暂停功能（不标） 暂停 暂停 转换触点
2Z:两组通电延时
S:一组循环延时带清零暂停功能 AC380V 触点容量 Ue/le:AC-15 220V/0.75A,380V/0.47A;DC-13 220V/0.27A;lth:5A
时间继电器
H2:两组释放延时 AC/DC: 85V~265V 6
S2:两组循环延时 机械寿命 10 次
5
11:两组通电延时带清零暂停功能 电寿命 10 次
安装方式 面板式和35mm 导轨安装
替代产品 JSS48A JSS48A-11 JSS48A-2Z JSS48A-2H JSS48S-S

外形及安装尺寸
正常工作条件和安装条件

□ 海拔：海拔高度不超过2000 米；
□ 温度：周围环境温度不高于+40℃及不低于-5℃；24h的平均温度不超过+35℃。
T1 T2
□ 湿度：最高温度为+40℃时，空气的相对湿度不超过50%，在较低的温度下可允许有较高
DH 48S数显时间继电器 DH 48S-S数显时间继电器
的相对湿度，对由于温度变化偶尔产生的凝露应采取特殊的措施。
□ 污染等级：污染等级为3级。 S S
□ 外壳防护等级IP：操作面IP40。
□ 额定限制短路电流试验时所匹配的熔断器型号：RL1-15。
□ 安装条件：在无严重震动和爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气
DH 48S DH48S-2Z DH48S-S/-S2
体与尘埃；在没有雨雪侵袭的地方；在无显著摇动、冲击的振动的地方。
DH48S-2H DH48S-11
□ 安装类别：Ⅱ。
□ 运输和储存条件：-25℃到+55℃。

□45 55.5 35 □52 55.5 35 □52

面板式开孔尺寸 108.5±0.2 117.5±0.2
DH 48S DH48S-2Z DH48S-2H DH48S-11
