电力电缆

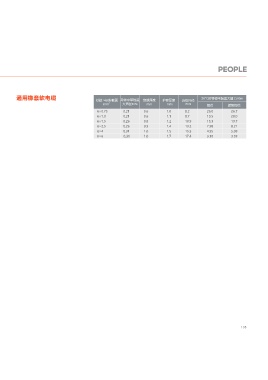

通用橡套软电缆 导体标称截面mm 2 导线 绝缘标称截面mm 护套标 电缆外径mm 电缆计 载流量 通用橡套软电缆 芯数 ×标称截面 导体中单线最 绝缘厚度 护套厚度 20℃时导体电阻最大值 Ω/Km
直径 称厚度 算重量 2 近似外径
mm
中性线芯
中性线芯
主线芯 mm 主线芯 mm 最小 最大 kg/km A mm 大直径mm mm mm 铜芯 镀锡铜芯
3×50 16 11.0 1.6 1.2 5.0 36.0 46.0 3438 176 6×0.75 0.21 0.6 1.0 8.2 26.0 26.7
3×70 25 13.1 1.6 1.4 5.0 40.0 51.0 4465 224 6×1.0 0.21 0.6 1.1 8.7 19.5 20.0
3×95 35 15.1 1.8 1.4 5.0 44.0 55.0 5829 273 6×1.5 0.26 0.8 1.2 10.9 13.3 13.7
3×120 35 17.0 1.8 1.4 5.0 46.5 59.0 6672 316 6×2.5 0.26 0.9 1.4 13.2 7.98 8.21
3×150 50 19.0 2.0 1.6 5.0 52.0 66.0 7707 454 6×4 0.31 1.0 1.5 15.5 4.95 5.09
6×6 0.31 1.0 1.7 17.4 3.30 3.39
300/500 YZ，YZW中型橡套软电缆
20℃时导体电阻最大值 Ω/Km
芯数 ×标称截面 导体中单线最 绝缘厚度 护套厚度 近似外径
mm 2 大直径mm mm mm mm 铜芯 镀锡铜芯
2×0.75 0.21 0.6 0.8 7 26.0 26.7
2×1.0 0.21 0.6 0.9 7.2 19.5 20.0
2×1.5 0.26 0.8 1.0 9.0 13.3 13.7
2×2.5 0.26 0.9 1.1 10.5 7.98 8.21
2×4 0.31 1.0 1.2 10.6 4.95 5.09
2×6 0.31 1.0 1.3 11.8 3.30 3.39
3×0.75 0.21 0.6 0.9 7.5 26.0 26.7
3×1.0 0.21 0.6 0.9 8.0 19.5 20.0
3×1.5 0.26 0.8 1.0 10 13.3 13.7
3×2.5 0.26 0.9 1.1 11 7.98 8.21
3×4 0.31 1.0 1.2 11.3 4.95 5.09
3×6 0.31 1.0 1.3 12.6 3.30 3.39
4×0.75 0.21 0.6 0.9 8.0 26.0 26.7
4×1.0 0.21 0.6 0.9 8.5 19.5 20.0
4×1.5 0.26 0.8 1.1 10.5 13.3 13.7
4×2.5 0.26 0.9 1.2 12 7.98 8.21
4×4 0.31 1.0 1.3 12.7 4.95 5.09
4×6 0.31 1.0 1.4 14.0 3.30 3.39
(主线芯导体电阻)
3×1.5+1×1.0 0.26/0.21 0.8/0.6 1.1 8.6 13.3 13.7
3×2.5+1×1.5 0.26/0.26 0.9/0.8 1.2 10.4 7.98 8.21
3×4+1×1.25 0.31/0.26 1.0/0.9 1.3 12.3 4.95 5.09
3×6+1×4 0.31/0.31 1.0/1.0 1.4 13.7 3.30 3.39
5×0.75 0.21 0.6 1.0 8.5 26.0 26.7
5×1 0.21 0.6 1.0 9.0 19.5 20.0
5×1.5 0.26 0.8 1.1 11.0 13.3 13.7
5×2.5 0.26 0.9 1.3 13.0 7.98 8.21
5×4 0.31 1.0 1.4 14.1 4.95 5.09
5×6 0.31 1.0 1.6 15.7 3.30 3.39
