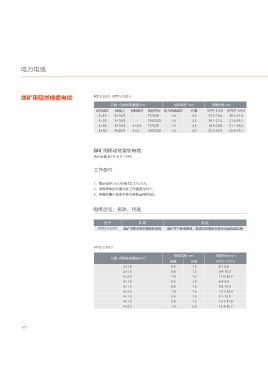

电力电缆

煤矿用阻燃橡套电缆 MZ-0.3/0.5 MZP-0.3/0.5 煤矿用阻燃橡套电缆 标称厚度 mm 电缆外径 mm
芯数 ×导体标称截面 mm 2
芯数 ×导体标称截面 mm 2 标称厚度 mm 电缆外径 mm 绝缘 护套 MYQ-0.3/0.5
动力线芯 地线芯 控制线芯 标称直径 动力绝缘线芯 护套 MYP-3.6/6 7×1.0 0.6 1.5 10.6-11.7
MYDP-3.6/6
3×16 1×16/3 - 77/0.20 1.0 3.5 17.7-19.4 19.5-21.5 7×1.5 0.8 2.0 13.6-15.0
3×25 1×16/3 - 126/0.20 1.0 3.5 19.1-21.0 21.0-23.1 7×2.5 1.0 2.0 16.8-18.4
3×35 1×16/3 1×2.5 77/0.20 1.0 3.5 18.9-20.8 21.1-23.2 12×1.0 0.6 2.0 14.6-16.0
3×50 1×25/3 1×4 126/0.20 1.0 3.5 20.5-22.6 22.8-25.1 12×1.5 0.8 2.5 18.3-20.1
12×2.5 1.0 2.5 22.7-24.9

煤矿用移动轻型软电缆
执行标准:MT818.9-1999

工作条件

1、额定电压Uo/U分别为0.3/0.5kV。
2、电缆导体的长期允许工作温度为65℃。
3、电缆的最小弯曲半径为电缆直径的6倍。

电缆型号、名称、用途

型 号 名 称 用 途
MYQ-0.3/0.5 煤矿用移动轻型橡套软电缆 煤矿井下巷道照明，输送机机联锁与信号设备电源连接

MYQ-0.3/0.5
标称厚度 mm 电缆外径 mm
芯数 ×导体标称截面 mm 2
绝缘 护套 MYQ-0.3/0.5
2×1.0 0.6 1.5 8.1-8.9
2×1.5 0.8 1.5 9.4-10.3
2×2.5 1.0 1.5 11.5-12.7
3×1.0 0.6 1.5 8.4-9.0
3×1.5 0.8 1.5 9.9-10.9
3×2.5 1.0 1.5 12.1-13.4
4×1.0 0.6 1.5 9.1-10.1
4×1.5 0.8 1.5 10.7-11.8
4×2.5 1.0 2.0 14.3-15.7

121 122
