电力电缆

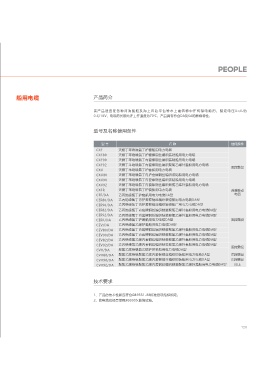

橡皮护套引接线 JEFR-500V 船用电缆 产品简介
导电线芯
标称截面 绝缘标称厚度 护套标称厚度 平均最大外径 20℃导体电阻 参考重量
mm 2 根数/线径 mm mm mm 2 kg/km 该 产 品 适 宜 在 各 种 河 海 船 舶 及 海 上 石 油 平 台 等 水 上 建 筑 物 中 作 传 输 电 能 用 。 额 定 电 压 Uo/U为
0.5 28/0.15 0.6 0.8 1.3 38.5 29 0.6/1KV，电缆的长期允许工作温度为70℃。产品具有符合DA及SA的燃烧特性。
0.75 42/0.15 0.6 0.8 4.5 25.7 33
1.0 32/0.20 0.6 0.8 4.7 18.9 37
1.5 48/0.20 0.6 0.8 5.0 12.6 44 型号及名称使用条件
2.5 19/0.41 0.8 1.0 6.2 7.59 69
4 19/0.52 0.8 1.0 6.8 4.54 89
型 号 名 称 使用条件
6 19/0.64 0.8 1.0 7.5 3.00 115
10 49/0.52 1.0 1.2 10.0 1.78 197 CXF 天燃丁苯绝缘氯丁护套船用电力电缆
16 49/0.64 1.0 1.2 11.2 1.18 264 CXF80 天燃丁苯绝缘氯丁护套裸铜丝编织装铠船用电力电缆
25 98/0.58 1.0 1.4 13.7 0.716 398 CXF90 天燃丁苯绝缘氯丁内套裸铜丝编织装铠船用电力电缆
35 133/0.58 1.0 1.4 14.9 0.528 499 CXF92 天燃丁苯绝缘氯丁内套裸铜丝编织聚氯乙烯外套船用电力电缆 固定敷设
50 133/0.68 1.2 1.6 17.1 0.384 679 CXV 天燃丁苯绝缘氯丁护套船用电力电缆
70 189/0.68 1.2 1.6 19.6 0.270 914 CXV80 天燃丁苯绝缘氯丁内护套裸铜丝编织装铠船用电力电缆
95 259/0.68 1.4 1.6 21.9 0.197 1201 CXV90 天燃丁苯绝缘氯丁内套裸铜丝编织装铠船用电力电缆
120 259/0.76 1.6 1.8 24.6 0.158 1475 CXV92 天燃丁苯绝缘氯丁内套裸铜丝编织聚氯乙烯外套船用电力电缆
150 320/0.76 1.8 2.2 29 0.132 1911.5 CXFR 天燃丁苯绝缘氯丁护套船用电力电缆 连接移动
电器
185 395/0.76 1.8 2.2 32 0.108 2268 CFF/DA 乙丙绝缘氯丁护套船用电力电缆DA型
240 513/0.76 2.2 3.0 35 0.0817 3010 CEF80/DA 乙丙绝缘氯丁内护套裸铜丝编织装铠船用电力电缆DA型
300 641/0.76 2.4 3.5 38 0.0654 3770 CEF90/DA 乙丙绝缘氯丁内护套裸铜丝编织装铠船厂用电力电缆DA型
CEF82/DA 乙丙绝缘氯丁内套裸铜丝编织铠装聚氯乙烯外套船用电力电缆DA型
CEF92/DA 乙丙绝缘氯丁内套裸钢丝编织铠装聚氯乙烯外套船用电力电缆DA型
产品技术要求 CEFR/DA 乙丙绝缘氯丁护套船用电力电缆DA型 固定敷设
CEV/DA 乙丙绝缘氯乙烯护套船用电力电缆DA型
CEV80/DA 乙丙绝缘氯丁内套裸铜丝编织铠装聚氯乙烯外套船用电力电缆DA型
1、导体采用镀锡铜丝，其结构性能符合JB947要求。 CEV90/DA 乙丙绝缘氯丁内套裸钢丝编织铠装聚氯乙烯外套船用电力电缆DA型
2、绝缘橡皮性能符合JB664标准规定。 CEV82/DA 乙丙绝缘氯乙烯内套铜丝编织铠装聚氯乙烯外套船用电力电缆DA型
CEV92/DA 乙丙绝缘氯乙烯内套钢丝编织铠装聚氯乙烯外套船用电力电缆DA型
绝缘厚度允许偏差-10%，其最薄处的厚度不小于标称值的90%-0.1mm。 固定敷设
CVV/DA 聚氯乙烯绝缘氯乙烯护套套船用电力电缆DA型
护套橡皮厚度允许偏差-20%，其最薄处不小于80%。
CVV80/DA 聚氯乙烯绝缘聚氯乙烯内套裸铜丝编织铠装船用电力电缆DA型 固定敷设
3、成品电线须经受JB1171规定的交流50Hz耐电压试验。
CVV90/DA 聚氯乙烯绝缘聚氯乙烯内套裸钢丝编织铠装船用电力电缆DA型 固定敷设
4、JEFR成品电线须经受Q/SHSL0118规定的交流50Hz耐电压试验。
CVV92/DA 聚氯乙烯绝缘聚氯乙烯内套钢丝编织铠装聚氯乙烯外套船用电力电缆DA型 同上
5、电线应能经受经漆试验，电线经130±5℃，5小时恒温后，浸入温度为50±5℃的1032漆中30分钟，
取出滴干，再经130±5℃，48小时恒温，最后将电线卷绕在规定直径的圆棒上，电线护套层应无开裂，
催裂喝发粘等现象。
技术要求
1、产品的技术性能应符合GB9331-88标准各项指标规定。
2、软电缆应经受单程30000次曲绕试验。
