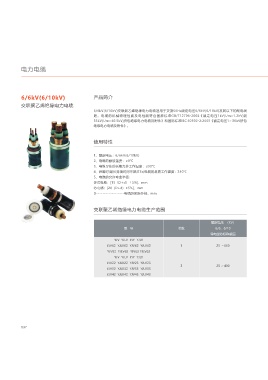

电力电缆
6/6kV(6/10kV) 产品简介 6/6kV(6/10kV) 电缆的结构尺寸及重量
交联聚乙烯绝缘电力电缆 交联聚乙烯绝缘电力电缆
6/6kV(6/10kV)交联聚乙烯绝缘电力电缆适用于交流50Hz额定电压6/6kV(6/10kV)及其以下的配电线 表 1 单芯交联聚乙烯绝缘聚氯乙烯/聚乙烯护套电力电缆结构尺寸及重量
路 。 电 缆 的 机 械 物 理 性 能 及 电 性 能 符 合 国 家 标 准GB/T12706-2008《 额 定 电 压1kV(Um=1.2kV)到
35kV(Um=40.5kV)挤包绝缘电力电缆及附件》和国际标准IEC 60502-2:2005《额定电压1～30kV挤包
绝缘电力电缆及附件》。 标称截面 导体外径 绝缘标 护套标 电缆近 电缆近似重量 kg/km
称厚度
称厚度
似外径
mm 2 mm mm mm mm YJV YJY YJLV YJLY
25 6.0 3.4 1.6 21 641 596 486 441
使用特性 35 7.0 3.4 1.6 22 757 710 542 495
50 8.1 3.4 1.7 23 909 856 618 565
1、额定电压：6/6kV(6/10kV) 70 9.9 3.4 1.7 25 1149 1091 729 671
2、电缆的敷设温度：≥0℃ 95 11.5 3.4 1.8 27 1443 1377 860 794
3、电缆导体的长期允许工作温度：≤90℃ 120 12.9 3.4 1.8 28 1705 1636 968 899
4、短路时(最长持续时间不超过5s)电缆的最高工作温度：250℃ 150 14.3 3.4 1.9 30 2008 1931 1099 1022
5、电缆的允许弯曲半径: 185 16.0 3.4 1.9 32 2388 2306 1251 1169
多芯电缆：[15（D+d）±5%]，mm 240 18.4 3.4 2.0 34 2989 2895 1496 1402
芯电缆：[20（D+d）±5%]，mm 300 20.6 3.4 2.1 37 3622 3516 1748 1642
D------------------电缆的实际外径，mm 400 23.3 3.4 2.2 40 4475 4355 2078 1958
500 26.7 3.4 2.3 43 5594 4914 2514 1834
630 30.4 3.4 2.4 47 7032 6875 3049 2892
交联聚乙烯绝缘电力电缆生产范围
额定电压 （KV） 表 2 三芯交联聚乙烯绝缘聚氯乙烯/聚乙烯护套电力电缆结构尺寸及重量
型 号 芯数 6/6、6/10
导电线芯标称截面
标称截面 导体外径 绝缘标 护套标 电缆近 电缆近似重量 kg/km
YJV YJLV YJY YJLY mm 2 mm 称厚度 称厚度 似外径 YJV YJY YJLV YJLY
mm
mm
mm
YJV62 YJLV62 YJV62 YJLV62 1 25 ～630
25 6.0 3.4 2.3 42 1947 1813 1472 1338
YJV62 YJLV62 YJV62 YJLV62
35 7.0 3.4 2.3 44 2301 2160 1643 1502
YJV YJLV YJY YJLY
50 8.1 3.4 2.5 47 2779 2616 1888 1725
YJV22 YJLV22 YJV23 YJLV23
3 25 ～400 70 9.9 3.4 2.6 51 3546 3361 2260 2075
YJV32 YJLV32 YJV33 YJLV33
95 11.5 3.4 2.7 61 4444 4238 2657 2451
YJV42 YJLV42 YJV43 YJLV43
120 12.9 3.4 2.8 55 5281 5055 3028 2802
150 14.3 3.4 2.9 65 6206 5957 3426 3177
185 16.0 3.4 3.0 58 7411 7138 3933 3660
240 18.4 3.4 3.2 70 9290 8973 4722 4404
300 20.6 3.4 3.3 75 11233 10883 5497 5147
400 23.3 3.4 3.6 82 13937 13523 6602 6188
037 038
