P. 39

RDM1L系列漏电断路器

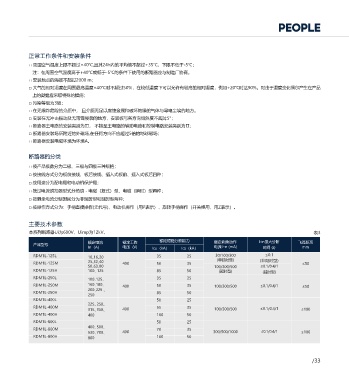

 备注：        正常工作条件和安装条件
 ① 附件代号中首位数字0:表示无热磁脱扣器；2:表示仅有瞬时脱扣器；3:表示带有复式脱扣器。后两位数字表示内部附件代号，如无附件则用00表示；  □ 周围空气温度上限不超过+40℃,且其24h内的平均值不超过+35℃，下限不低于-5℃；
 ② 对RDM1L-125、250二极产品不能提供内部附件，仅可提供漏电报警模块；     注：在周围空气温度高于+40℃或低于-5℃的条件下使用的断路器应与制造厂协商。
 ③ 附件接线方式默认采用接线端子，如需直接引出线(线长为50cm)，订货时需说明；  □ 安装地点的海拔不超过2000 m；
 ④ DC24V分励脱扣器、欠压脱扣器、漏电报警模块只提供端子接线方式。  □ 大气的相对湿度在周围最高温度+40℃时不超过50%，在较低温度下可以允许有较高的相对湿度，例如+20℃时达90%。对由于温度变化偶尔产生在产品
               上的凝露应采取特殊的措施；
 表2脱扣器方式及附件代号与安装位置  手柄  □ 污染等级为3级；
 分励脱扣器  报警触头  辅助触头  欠电压脱扣器  引线方向  左面安装  右面安装
            □ 在无爆炸危险的介质中， 且介质无足以腐蚀金属和破坏绝缘的气体与导电尘埃的地方。
 RDM1L-125、250  RDM1L-400  RDM1L-800  □ 安装在无冲击振动及无雨雪侵袭的地方，安装板与各方向倾斜度不超过5°；
 代号  附件名称
 3极、4极A、B、C、D型  4极B、C型  3极、4极A、B、C、D型  4极B、C型  3极、4极A、B、C、D型  4极B、C型  □ 断路器主电路的安装类别为Ⅲ， 不接至主电路的辅助电路和控制电路安装类别为Ⅱ；
            □ 断路器安装场所附近的外磁场,在任何方向不应超过5倍的地球磁场；
 208、308  报警触头
            □ 断路器安装电磁环境为环境A。
 210、310  分励脱扣器
            断路器的分类
 220、320  辅助触头
            □ 按产品极数分为二极、三极与四极三种规格；
 230、330  欠压脱扣器  □ 按接线方式分为板前接线、板后接线、插入式板前、插入式板后四种；
            □ 按用途分为配电用和电动机保护用；
 分励脱扣器
 240、340☆
 辅助触头       □ 按过电流脱扣器型式分热动－电磁（复式）型、电磁（瞬时）型两种；
            □ 按剩余电流分断时间分为非延时型和延时型两种；
 分励脱扣器
 250、350☆
 欠压脱扣器      □ 按操作方式分为：手柄直接操作(无代号)、电动机操作（用P表示）、旋转手柄操作（开关柜用，用Z表示）。
 260、360☆  二组辅助触头
            主要技术参数
 辅助触头
 270、370☆
 欠压脱扣器      本系列断路器Ui为690V，Uimp为12kV。                                                                                                         表3
 分励脱扣器                            额定电流         额定工作          额定短路分断能力            额定剩余动作           I△n最大分断       飞弧距离
 218、318☆    产品型号
 报警触头                             In（A）        电压  (V)    Icu（kA）    Ics（kA）     电流I△n (mA)        时间 (s)         mm
 辅助触头        RDM1L-125L                                     35         25        30/100/300         ≤0.1
 228、328☆                         10、16、20
 报警触头                             25、32、40                                        (非延时型)          (非延时型)
             RDM1L-125M                        400          50         35                                         ≤50
 欠压脱扣器                            50、63、80                                       100/300/500      ≤0.1/0.4/1
 238、338☆    RDM1L-125H           100、125                   85         50          (延时型)           (延时型)
 报警触头
             RDM1L-250L           100、125、                  35         25
 分励脱扣器
 248、348☆    RDM1L-250M           160、180、                  50         35
 辅助触头 报警触头                        200、225 、    400                               100/300/500      ≤0.1/0.4/1      ≤50
             RDM1L-250H                                     85         50
 二组辅助触头                           250
 268、368☆
 报警触头        RDM1L-400L                                     50         25
                                  225、250、
             RDM1L-400M                                     65         35
 欠压脱扣器                            315、350、     400                               100/300/500      ≤0.1/0.4/1     ≤100
 278、378☆
 辅助触头 报警触头   RDM1L-400H           400                       100        50
             RDM1L-800L                                     50         25
 注：① RDM1L系列如带漏电报警模块，则附件中带☆规格 ,其内部附件从右侧引出时因漏电报警模块的限制，默认只提供引出线方式。  400、500、
             RDM1L-800M                                     70         35
        ② RDM1L-400、800中28、48规格辅助触头为一对触头(即一常开一常闭)，68规格辅助触头为三对触头(即三常开三常闭)。RDM1L-125、250中20、40规格辅助触头可  630、700、  400  300/500/1000  ≤0.1/0.4/1  ≤100
             RDM1L-800H                                     100        50
            提供二对触头(即二常开二常闭)，但订货时必须注明。  800
