DZ15LE系列漏电断路器 RDM1L系列漏电断路器

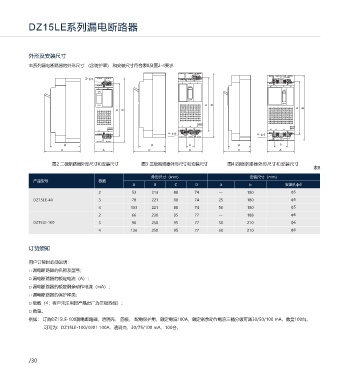

外形及安装尺寸 产品概述

本系列漏电断路器的外形尺寸 （含防护罩） 和安装尺寸符合表8及图2-4要求 RDM1L系列漏电断路器，主要适用于交流50Hz，额定工作电压为400V, 额定电流至800A的配电
网络中，用来对人提供间接接触保护，也可用来防止因设备绝缘损坏, 产生接地故障电流而引起
2-фd
1 3 5 的火灾危险，并可用来分配电能和保护线路及电源设备的过载和短路, 还可作为线路的不频繁转
ON N 1 3 5
1 N
ON 换和电动机不频繁启动之用。
ON
本断路器适用于隔离，符号表示为 。
OFF
OFF
OFF b B 本产品符合：GB/T 14048.2-2008《低压开关设备和控制设备 第2部分：断路器》标准。
b B
b B
TEST
2 4 6 TEST 选型指南
TEST N 2 4 6
2 N
4-фd 4-фd
RDM1L 125 M Z 4
D D a D a
C A C A C A 产品型号 壳架电流 分断能力 操作方式 极数
图2 二极断路器外形尺寸和安装尺寸 图3 三极断路器外形尺寸和安装尺寸 图4 四极断路器外形尺寸和安装尺寸
表8 手柄直接操
125A
L:标准型 2:二极
外形尺寸（mm） 安装尺寸（mm） 250A 作无代号：
产品型号 极数 漏电断路器 400A M:较高型 3:三极
A B C D a b 安装孔фd H:高分段型 P:电动操作 4:四极
800A Z:转动手柄
2 53 213 88 74 180 ф5
DZ15LE-40 3 78 221 88 74 25 180 ф5
4 103 221 88 74 50 180 ф5
2 66 230 95 77 188 ф6
310 2 A Ⅰ 透明壳
DZ15LE-100 3 96 250 95 77 30 210 ф6
附件 用途代号 四极代号 报警模块 材质
4 126 250 95 77 60 210 ф6
不带报警模
订货须知 配电用断路 块无代号，
器无代号， 见表1 Ⅰ:即漏电
附件代号见表2 透明壳
用户订货时必须说明： 2:电动机保 (三极产品无代号) 报警又跳闸
护用断路器 Ⅱ:漏电报
□ 漏电断路器的名称及型号； 警不跳闸
□ 漏电断路器的额定电流（A）；
□ 漏电断路器的额定剩余动作电流（mA）；
□ 漏电断路器的保护种类；
表1
□ 极数（4：客户未注明时产品出厂为三极四线）；
代号 说明
□ 数量。
A型 N极不安装过电流脱扣元件，且N极始终接通，不与其他三极一起合分
例如： 订购DZ15LE-100漏电断路器，透明壳， 四极， 配电保护用，额定电流100A，额定剩余动作电流三档分级可调30/50/100 mA，数量100台。
B型 N极不安装过电流脱扣元件，且N极与其他三极一起合分(N极先合后分)
可写为：DZ15LE-100/4901 100A，透明壳，30/75/100 mA，100台。
C型 N极安装过电流脱扣元件，且N极与其他三极一起合分(N极先合后分)
D型 N极安装过电流脱扣元件，且N极始终接通，不与其他三极一起合分

/30 /31
