P. 88

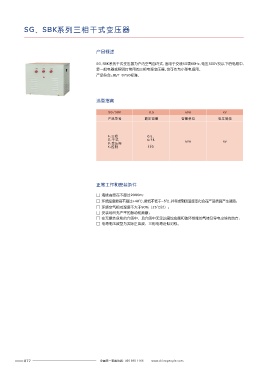

SG、SBK系列三相干式变压器





                                            产品概述                                                                                   外形及安装尺寸

                                                                                                                                   SG、SBK系列开启式干式变压器外型及安装尺寸(见表1、图1)
                                            SG、SBK系列干式变压器为户内空气自冷式,适用于交流50或60Hz,电压500V及以下的电路中,
                                            是一般电器或照明灯常用的三相电源变压器,也可作为小型电源用。                                                         SG、SBK系列防护式干式变压器外型及安装尺寸(见表1、图2、图3)
                                            产品符合:JB/T 8750标准。





                                            选型指南

                                                 SG/SBK            0.5             kVA              kV
                                                 产品型号            额定容量             容量单位            电压等级



                                                  :
                                                 S 三相              0.5、
                                                 G:干式              0.75
                                                 B:变压器             ...             kVA              kV
                                                 K:控制              130
                                                                                                                                                                               图1 开启式





                                            正常工作和安装条件

                                            □ 海拔高度在不超过2000m;
                                            □ 环境温度最高不超过+40℃,最低不低于-5℃,并考虑到因温度变化会在产品表面产生凝露;
                                            □ 环境空气相对湿度不大于90%(25℃时);
                                            □ 安装场所无严重的振动和颠簸;
                                            □ 在无爆炸危险的介质中,且介质中无足以腐蚀金属和破坏绝缘的气体及导电尘埃的地方;
                                            □ 电源电压波型为实际正弦波,三相电源近似对称。
                                                                                                                                                                          图2 防护式 0.5~20kVA

























                                                                                                                                                                          图3 防护式 30~130kVA
