SG、SBK系列三相干式变压器
产品概述 外形及安装尺寸

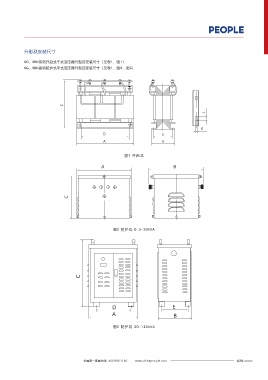

SG、SBK系列开启式干式变压器外型及安装尺寸（见表1、图1）
SG、SBK系列干式变压器为户内空气自冷式,适用于交流50或60Hz,电压500V及以下的电路中,
是一般电器或照明灯常用的三相电源变压器,也可作为小型电源用。 SG、SBK系列防护式干式变压器外型及安装尺寸（见表1、图2、图3）
产品符合:JB/T 8750标准。
选型指南
SG/SBK 0.5 kVA kV
产品型号 额定容量 容量单位 电压等级
:
S 三相 0.5、
G:干式 0.75
B:变压器 ... kVA kV
K:控制 130
图1 开启式
正常工作和安装条件
□ 海拔高度在不超过2000m;
□ 环境温度最高不超过+40℃,最低不低于-5℃,并考虑到因温度变化会在产品表面产生凝露;
□ 环境空气相对湿度不大于90%（25℃时）；
□ 安装场所无严重的振动和颠簸;
□ 在无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体及导电尘埃的地方;
□ 电源电压波型为实际正弦波，三相电源近似对称。
图2 防护式 0.5~20kVA
图3 防护式 30~130kVA
