RDM7E系列电子式塑壳断路器

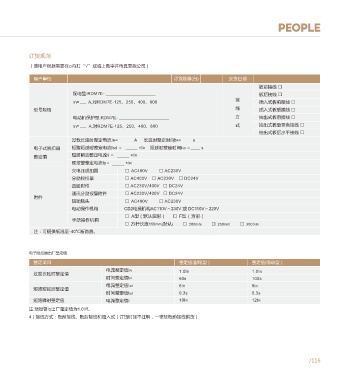

RDM7E-125～800插入式板后断路器外形尺寸 订货规范
（请用户根据需要在□内打“√”或填上数字并传真至我公司）
尺 寸 代 号
产品型号
A F G K H H1 H2 H3 H4 AM BM 用户单位 订货数量(台) 交货日期
RDM7E-125 168 133 92 38 48 32.5 32.5 18 17 M6 M8 板前接线 □
配电型:RDM7E- 板后接线 □
RDM7E-250 186 144 95 45.5 49.5 33.5 34 15 17 M6 M8
接
In= A,对RDM7E-125、250、400、800 插入式板前接线 □
RDM7E-400 280 224 171 54.5 59.5 40 44 23.5 20 M8 M12
型号规格 线 插入式板后接线 □
RDM7E-800 305 243 181 62 87 60 － － 28 M10 M14
电动机保护型:RDM7E- 方 抽出式板前接线 □
In= A,对RDM7E-125、250、400、800 式 抽出式板后垂直接线 □
插入式板后接线安装板开孔尺寸（X-X、Y-Y 为断路器中心）
抽出式板后水平接线 □
Y 过载长延时整定电流IR= A 长延时整定时间tR= s
电子式脱扣器 短路短延时整定电流Isd = ×IR 短延时整定时间tsd = s
整定值 短路瞬动整定电流Ii = ×IR
E+10 B(三极) 预报警整定电流Ip= ×IR
X C X 欠电压脱扣器 □ AC400V □ AC230V
B1(四极)
分励脱扣器 □ AC400V □ AC230V □ DC24V
D+10 φd 四遥附件 □ AC230V/400V □ DC24V

A+10(三极) 通讯分励报警附件 □ AC230V/400V □ DC24V
附件
A1+10(四极) 辅助触头 □ AC400V □ AC230V
电动操作机构 CD2电操机构AC110V～230V 或 DC110V～220V
Y
□ A型（默认圆形）
□ F型（方形）
RDM7E-125～800插入式板后接线安装板开孔尺寸 手动操作机构
□ 方杆长度150mm(默认) □ 200mm □ 250mm □ 300mm
注：可提供低温至-40℃断路器。
型号 RDM7E-125 RDM7E-250 RDM7E-400 RDM7E-800

极数 3 4 3 4 3 4 3 4
A 91 - 107 - 149 - 210 - 电子脱扣器出厂整定值
A1 - 129 - 145 - 200 - 290 整定项目 整定值(配电型） 整定值(电动型）

B 60 - 70 - 60 - 90 - 电流整定值IR 1.0In 1.0In
过载长延时整定值
安装板 B1 - 90 - 105 - 108 - 162 时间整定值tR 60s 100s
开孔尺 电流整定值Isd 6ln 8ln
寸(mm) C 56 54 129 146 短路短延时整定值
时间整定值tsd 0.3s 0.3s
D 38 45.5 54.5 62
短路瞬时整定值 电流整定值Ii 10IR 12IR
E 92 95 171 181
注:预报警Ip出厂整定值为1.0IR。
d 6.5 6.5 8.5 11 4）接线方式：板前接线、板后接线和插入式（订货时如不注明，一律按板前接线供货）
