P. 120

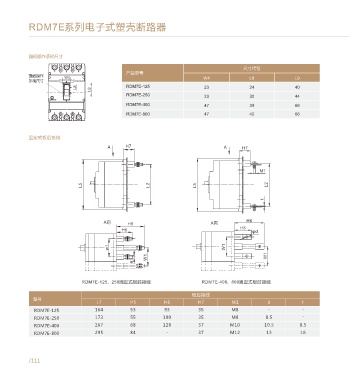

RDM7E系列电子式塑壳断路器
面板操作手柄尺寸 板前接线安装板开孔尺寸（X-X、Y-Y为断路器中心）
Y
尺寸代号
产品型号
面板操作
W4 W4 L8 L9
手柄尺寸
L8 L9 RDM7E-125 23 24 40
RDM7E-250 23 30 44
X X B
RDM7E-400 47 39 66
4-Φd
RDM7E-800 47 42 66
A
固定式板后接线
Y
A H7 A H7
型号 RDM7E-125 RDM7E-250 RDM7E-400 RDM7E-800
极数 3 4 3 4 3 4 3 4
M1 A 30 60 35 70 44 94 70 140
安装板
开孔尺 B 129 126 194 243
L5 L2 L5 L2 寸(mm)
d 4.5 4.5 7 7
t
板后接线安装板开孔尺寸（X-X、Y-Y为断路器中心）
A向 H6 A向 H6
H5 Y
H5 φd
≥3
w1 W1
W1 W1 φ2 B(三极)
M1 B1(四极)
X C D X
A1(四极)
A(三极)
RDM7E-125、250固定式板后接线 RDM7E-400、800固定式板后接线
板后接线
型号 Y
L7 H5 H6 H7 M1 d t
RDM7E-125 164 53 93 35 M8 - -
RDM7E-250 173 55 100 35 M8 8.5 -
RDM7E-400 267 68 128 37 M10 10.5 8.5
RDM7E-800 295 84 - 37 M12 13 16
/111 /112
