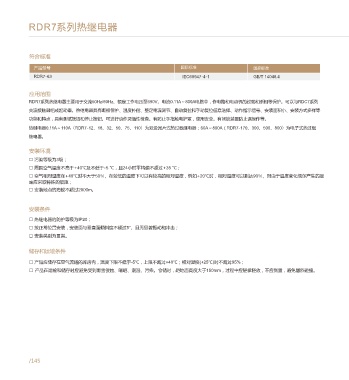

RDR7系列热继电器

符合标准 主要技术参数
产品型号 国际标准 国家标准 项目 RDR7-12 RDR7-18 RDR7-32 RDR7-50 RDR7-75 RDR7-110 RDR7-170 RDR7-300 RDR7-500 RDR7-800

RDR7-63 IEC60947-4-1 GB/T 14048.4 电流等级 12 18 32 50 75 110 170 300 500 800
额定绝缘电压Ui(V) 690
应用范围 断相保护 有
RDR7系列热继电器主要用于交流50Hz/60Hz，额定工作电压至690V，电流0.11A～800A电路中，作电路和电动机的过载和断相等保护。可以与RDC7系列
手动与自动复位 有
交流接触器组成起动器。热继电器具有断相保护、温度补偿、整定电流调节、自动复位和手动复位任意选择、动作指示信号、安装面积小、安装方式多样等
温度补偿 有
功能和特点，具有测试按钮和停止按钮。可进行动作灵活性检查。有防止手指触电护罩，使用安全。有闭锁装置防止误操作等。
脱扣指示 有
热继电器0.11A～110A（RDR7-12、18、32、50、75、110）为双金属片式热过载继电器；60A～800A（RDR7-170、300、500、800）为电子式热过载
测试按钮 有
继电器。
停止按钮 有

安装环境 安装方式 插入式
□ 污染等级为3级； 辅助触头 1NO+1NC
□ 周围空气温度不高于+40℃及不低于-5 ℃，且24小时平均值不超过+35 ℃； AC-15 220V额定电流 A 1.64
□ 空气相对湿度在+40℃时不大于50％，在较低的温度下可以有较高的相对湿度，例如+20℃时，相对湿度可以到达90％，对由于温度变化偶尔产生的凝
AC-15 380V额定电流 A 1.1
露应采取特殊的措施；
DC-13 220V额定电流 A 0.2
□ 安装地点的海拔不超过2000m。
RDC7-6.3， RDC7-18 RDC7-25， RDC7-40， RDC7-65， RDC7-95， RDC7-140， RDC7-205，RDC7-400，RDC7-630，
适配的接触器
9，12， 32， 50， 75， 110， 170， 250，300, 500， 800，
安装条件
额定冲击耐受电压Uimp 8KV
□ 热继电器的防护等级为IP20；
□ 按正常位置安装，安装面与垂直面倾斜度不超过5°，且无显著振动和冲击； 工作原理
□ 安装类别为Ⅲ类。
□RDR7-12、18、32、50、75、110为双金属片式热继电器，其双金属元件串联在主电路中。当线路电流增大后，双金属元件受热弯曲到一定程度推动滑板，
并通过补偿双金属元件与推杆将常闭触头分开。保证电机断相、过载得到有效保护。
储存和运输条件
□RDR7-170、300、500、800为电子式，由铁芯、线圈、衔铁、触点簧片等组成的。只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产
□ 产品应储存在空气流通的库房内，温度下限不低于-5℃，上限不超过+40℃；相对湿度(+25℃)时不超过95%；
生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。当线圈断电后，电磁的吸
□ 产品在运输和储存时应避免受到雨雪侵蚀、曝晒、潮湿、污染。仓储时，距地面高度大于150mm，过程中应轻拿轻放，不应倒置，避免剧烈碰撞。
力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）吸合。这样吸合、释放，从而达到了在电路中的导通、切
断的目的。保证电机断相、过载得到有效保护。
