RDC7系列交流接触器

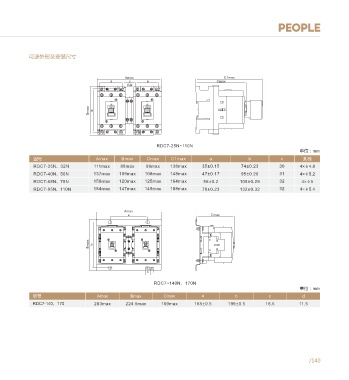

可逆外形及安装尺寸 可逆外形及安装尺寸

Amax C1max
C1max (接触器+RDCF7A) a c a Cmax
孔径
Amax a c a Cmax
孔径

Bmax b
Bmax b

RDC7-25N~110N
RDC7-6.3N、9N、12N 单位：mm
型号 Amax Bmax Cmax C1max a b c 孔径
RDC7-25N、32N 111max 88max 99max 138max 35±0.15 74±0.23 30 4 ×φ 4.8
RDC7-40N、50N 137max 109max 108max 148max 47±0.17 95±0.26 31 4 ×φ 5.2
C1max (接触器+RDCF7B)
RDC7-65N、75N 158max 120max 125max 164max 56±0.2 105±0.29 32 4 ×φ 5
Amax 孔径 a c a Cmax
RDC7-95N、110N 184max 147max 149max 188max 70±0.23 132±0.32 32 4 ×φ 5.4

Amax
Bmax b M4-35×68 M4-35×68 a Cmax

Bmax b
RDC7-18N

d
c
单位：mm
RDC7~140N、170N
型号 Amax Bmax Cmax C1max a b c 孔径 单位：mm
RDC7-6.3N、9N、12N 91max 60max 71.5max 108max 35±0.15 50±0.17 10 4 ×φ 4.8 型号 Amax Bmax Cmax a b c d
RDC7-18N 111max 80max 98.8max 127max 35±0.15 68±0.23 30 4 ×φ 4.8 RDC7-140、170 283max 224.5max 169max 165±0.5 199±0.5 16.5 11.5
