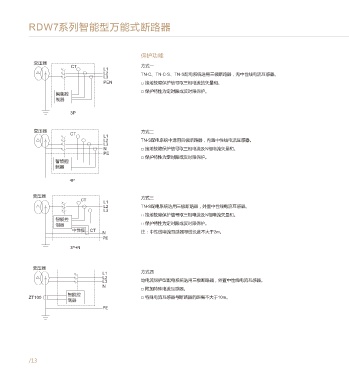

RDW7系列智能型万能式断路器

保护功能 保护功能
变压器
CT 方式一
L1 中性线保护
L2 TN-C、TN-C-S、TN-S配电系统选用三极断路器，无中性线电流互感器。
(0.5、1.0)In+OFF
L3 动作电流设定值IN 电流允差 ±10%
PEN □ 接地故障保护信号取三相电流的矢量和。 动作时间TN 同过载长延时时间
□ 保护特性为定时限或反时限保护。
智能控
制器 电流不平衡保护
保护设定值 5%～60%（步长1%）
3P 延时时间 0.1s~40s（步长0.1s）
保护返回设定值 5%～启动值（步阶1%）
变压器 方式二 延时时间 10s~200s
CT
L1 不动作特性 ≤0.9（实际电流不平衡率/设定值），不动作
L2 TN-S配电系统中选用四极断路器，内置中性线电流互感器。
L3 动作特性 ＞1.1（实际电流不平衡率/设定值），动作
N □ 接地故障保护信号取三相电流及N相电流矢量和。
PE 执行方式 跳闸+报警+关闭
□ 保护特性为定时限或反时限保护。
智能控
制器 负载监控
设定电流Ic1、Ic2 (0.2~1)Ir
卸载I动作设定值
4P 设定功率Pc1、Pc2 200kW~10000kW
电流延时时间Tc1、Tc2 (20%~80%)Tr
卸载I延时设定值
变压器 功率延时时间Tc1、Tc2 10s~3600s
CT 方式三
L1 (0.2~1)Ir
L2 TN-S配电系统选用三极断路器，外置中性线电流互感器。 设定电流Ic1（启动值）
L3 设定电流Ic2（返回值） 0.2Ir~Ic1
□ 接地故障保护信号取三相电流及N相电流矢量和。 卸载II动作设定值
智能控 设定功率Pc1（启动值） 200kW~10000kW
制器 □ 保护特性为定时限或反时限保护。
设定功率Pc2（返回值） 100kW~Pc1
中性极 CT
N 注：中性线电流互感器导线长度不大于2m。 电流延时时间Tc1 (20%~80%)Tr
PE
卸载II延时设定值 电流延时时间Tc2 10s~600s
3P+N
功率延时时间Tc1、Tc2 10s~3600s
注:负载监控可用于预报警，也可用于控制支路负荷。动作依据为根据电流或功率启动值和返回值变化进行动作。
变压器 剩余电流保护
L1 方式四
L2 动作电流设定值I△n 0.5A~30A+OFF 电流允差 ±10%
L3 地电流保护型配电系统选用三极断路器，外置中性线电流互感器。
N ＜0.8I△n不动作
□ 附加特殊电流互感器。 动作特性
智能控 ≥1.0I△n动作
ZT100 □ 特殊电流互感器与断路器的距离不大于10m。
制器 设定延时时间T△n（s） 瞬时 0.06 0.08 0.17 0.25 0.33 0.42 0.5 0.58 0.67 0.75 0.83
PE I△n 0.04 0.36 0.05 1 1.5 2 2.5 3 3.5 4 4.5 5
故障电流
最大断开 2I△n 0.04 0.18 0.25 0.5 0.75 1 1.25 1.5 1.75 2 2.25 2.5
时间（s） 5I△n、10I△n 0.04 0.07 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1

注1：剩余电流保护适用于设备绝缘损坏导致的漏电故障或人体接触外露导电部位而导致的漏电故障，剩余电流大小与断路器的额定电流无关。
注2：剩余电流报警和剩余电流保护功能是相互独立的，有各自独立的参数设置，可同时存在。
