RDW7系列智能型万能式断路器

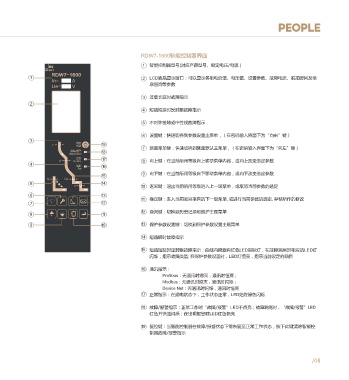

精准保护控制单元 用户操作便捷 RDW7-1600智能控制器界面
RDW7系列智能控制器允许在不同的使用范围对保护电流和保护时间做精确的设置，容易安装 1 智能控制器型号(对应产品型号、额定电压/电流）
和连接，操作方便，是对电气故障具有精确的保护。LCD可以实时显示当前供电电流及电压运
1 2 LCD液晶显示窗口：可以显示各相电流值、电压值、设置参数、故障电流、脱扣时间及信
行数据，并可随时查询出现的故障记录。
息查询等参数
使用按钮调整以下设置 3 过载长延时故障指示
2
t t 4 短路短延时反时限故障指示
Ir
Ig
5 不对称接地或中性线故障指示
Tr
Is
6 设置键：快速切换到参数设置主菜单，（在密码输入界面下为“向右”键）
3
19
0.1Tr 7 测量菜单键：快速切换到测量默认主菜单，（在密码输入界面下为“向左”键）
Isd
18
17 8 向上键：在当前所用等级向上移动菜单内容，或向上改变选定参数
Ii Tg 4
Tsd 16
9 向下键：在当前所用等级向下移动菜单内容，或向下改变选定参数
15
0 I 0 I 5 14
过电流保护特性曲线 接地保护特性曲线 10 返回键：退出当前所用等级进入上一级菜单，或取消当前参数的选定
6 13
11 确定键：进入当前项目指向的下一级菜单, 或进行当前参数的选定, 存储所作的修改
7 12
□ 过载长延时保护Ir 12 查询键：切换到历史记录和维护主题菜单
8 11
□ 长延时保护动作时间Tr 9 10 13 保护参数设置键：切换到保护参数设置主题菜单
□ 短路短延时保护Is(反时限) 14 短路瞬时故障指示
□ 短路短延时保护Isd(定时限)
15 短路短延时定时限故障指示：曲线内隐藏有红色LED指标灯，在故障跳闸时相应的LED灯
闪烁，指示故障类型; 在保护参数设置时，LED灯恒亮，指示当前设定的项目
□ 短路短延时动作时间0.1Tr(反时限)
□ 短路短延时动作时间Tsd(定时限) 16 通讯指示：
Profibus：无通讯时熄灭，通讯时恒亮；
□ 短路瞬时保护Ii Modbus：无通讯时熄灭，通讯时闪烁；
Device Net：无通讯时闪烁，通讯时恒亮
□ 接地故障保护Ig
17 正常指示：在通电状态下，工作状态正常，LED始终绿色闪烁
□ 接地故障保护动作时间Tg
18 故障/报警指示：正常工作时“故障/报警”LED不点亮；故障跳闸时，“故障/报警”LED
红色并快速闪烁；在出现报警时LED红色恒亮
19 复位键：当智能控制器在故障/报警状态下需恢复至正常工作状态，按下此键清除智能控
制器故障/报警指示
