P. 41

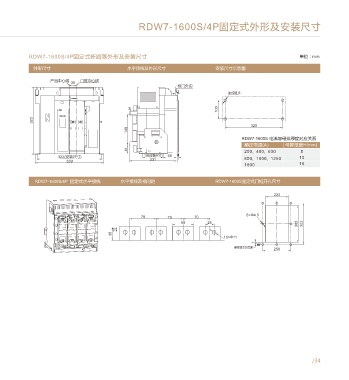

RDW7-1600S/3P固定式外形及安装尺寸 RDW7-1600S/4P固定式外形及安装尺寸
RDW7-1600S/3P固定式断路器外形及安装尺寸 单位：mm RDW7-1600S/4P固定式断路器外形及安装尺寸 单位：mm
外形尺寸 水平接线及外形尺寸 安装尺寸示意图 外形尺寸 水平接线及外形尺寸 安装尺寸示意图
产品中心线 门框中心线
产品(门框)中心线 35
柜门外边 柜门外边
12 4×Φ8.5 12 4×Φ8.5
100 H 100
H
323 250 323 320
149 149
RDW7-1600S 电流与母排厚度对应关系 RDW7-1600S 电流与母排厚度对应关系
额定电流(A) 母排厚度H(mm) 额定电流(A) 母排厚度H(mm)
41 200、400、630 5 41 200、400、630 5
252(安装尺寸) 100(安装尺寸) 68 4 10 322(安装尺寸) 100(安装尺寸) 68 4 10
269 231 800、1000 、1250 339 231 800、1000 、1250
1600 16 1600 16
RDW7-1600S/3P 固定式水平接线 水平接线及相间距 RDW7-1600S固定式门框开孔尺寸 RDW7-1600S/4P 固定式水平接线 水平接线及相间距 RDW7-1600S固定式门框开孔尺寸
222 222
70 70 8×Φ4.5 70 70 70 8×Φ4.5
50 25 50 25
285 322 285 322
15 15
35 35
12×Φ11 16×Φ11
1 1
断路器安装底面 断路器安装底面
258 258
/33 /34
