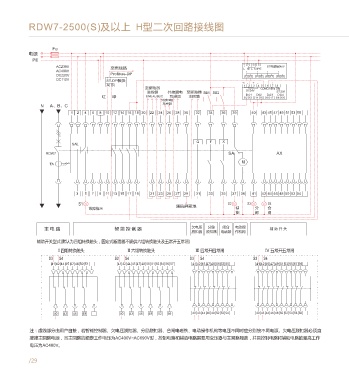

RDW7-2500(S)及以上 H型二次回路接线图 RDW7-2500(S)及以上 H型端子功能与符号释义

Fu
电源
端子号 功能描述
PE
1 2 3 4 5 1、2
AC230V 至集线路 ST电源模块IV 辅助电源输入：AC230V、AC400V、DC220V、DC110V
AC400V L N L N PE - + - + - 3、4、5 故障跳闸辅助触点，触点容量：AC250V、3A
+
+
-
DC220V Profibus-DP 12 13 14 15 16 17 18 19
DC110V ST-DP模块 10、11 通讯接口输出，10为(+),11为(-)；(注:默认为Modbus-RTU通讯方式）
+ - + -
A B 1 2 3 4 5 6 7 8
至断路器 COM DI1 DI2 DI3 12～15 DO1,可编程信号输出，触点容量：AC250V、3A
DC24V
进线侧 外接漏电 至断路器 SB1 SB2 ST201 14、15 DO2,可编程信号输出，触点容量：AC250V、3A
DO1
红 绿 UN UAUB UC 互感器 主回路 12 13 D02 DO3 DO4
16 17
18 19
14 15
外接N相 16、17 DO3,分闸信号输出，触点容量：AC250V、3A
互感器
N A、B、C 18、19 DO4,合闸信号输出，触点容量：AC250V、3A
1 2 4 6 8 10 12 14 16 18 20 22 24 26 28 30 32 34 36 39 40 43 45 47 49 51 53 55 20 接地（PE)
21、22、23、24 电压信号测量，21接N相、22接A相、23接B相、24接C相
25、26 外接N相互感器输入
27、28 外接漏电互感器输入
Q F X 29 通讯屏蔽地
SAL
31、32 欠电压脱扣器
RDW7 SA AX 33、34 分励脱扣器
M 35、36 闭合电磁铁
TA
37、38、39 电动操作机构（电动贮能），37接绿线、38接黑线、39接红线
40～60 辅助触头接线端子(注：固定式接线端子号40〜55)
3 5 7 9 11 13 15 17 19 21 23 25 27 29 31 33 35 37 38 41 42 44 46 48 50 52 54
符号 功能描述 备注
S1 通讯屏蔽地 S2 S3 S4 RDW7 RDW7-2500~6300(S)万能式断路器
故障指示 储 分 合
能 闸 闸 S1～S4 信号灯 用户自备
TA 电流互感器
主 电 路 智 能 控 制 器 欠电压 分励 闭合 电动操 辅 助 开 关 SAL 微动开关
脱扣器 脱扣器 电磁铁 作机构
SB1 分闸按钮 用户自备
辅助开关型式(默认为四组转换触头，固定式断路器不提供六组转换触头及五常开五常闭) SB2 合闸按钮 用户自备
I 四组转换触头 II 六组转换触头 III 四常开四常闭 IV 五常开五常闭 X 闭合电磁铁
S3 S4 S3 S4 S3 S4 S3 S4 F 分励脱扣器
41 42 44 45 47 48 50 51 41 42 44 45 47 48 50 51 53 54 56 57 41 42 45 47 49 51 53 55 41 42 45 47 49 51 53 55 57 59
Q 欠电压脱扣器
M 电动操作机构
SA 电动操作机构行程开关
Fu 熔断器 用户自备
PE 地线
N 中性线（N相）
A、B、C 相线
40 43 46 49 40 43 46 49 52 55 40 43 44 46 48 50 52 54 40 43 44 46 48 50 52 54 56 58
AX 辅助触头
ST-DP模块 通讯方式为Profibus-DP时需要 选配
注：虚线部分由用户自接，若智能控制器、欠电压脱扣器、分励脱扣器、合闸电磁铁、电动操作机构等电压不同时应分别接不同电源。欠电压脱扣器必须直
ST电源模块 通讯功能时需要 选配
接接主回路电源，当主回路的额定工作电压为AC400V~AC690V时，控制电路和辅助电路需要用变压器与主回路隔离，并且控制电路和辅助电路的最高工作
ST201继电器模块 通讯功能时需要 选配
电压为AC400V。
